Schroefkoppelingen

  • Konnektie-systemen zijn schroefkoppelingen die je gebruikt voor het doorkoppelen van wapening in aan te storten beton.
  • Ook toegepast voor bevestigingen en als hijsvoorziening in (prefab) beton.
  • In eigen beheer geproduceerde Konnektie-ankers en Konnektie-einden.
  • Diameters 12 t/m 32 mm voorzien van KOMO-certificaat categorie 1 (statische belasting) en categorie 2 (dynamische belasting). Diameter 40 mm is gecertificeerd in categorie 1. Voldoet aan Eurocode 2.
  • Indien gewenst door ons op maat geknipt en/of gebogen (meerwerk).

29 schroefkoppelingen Producten

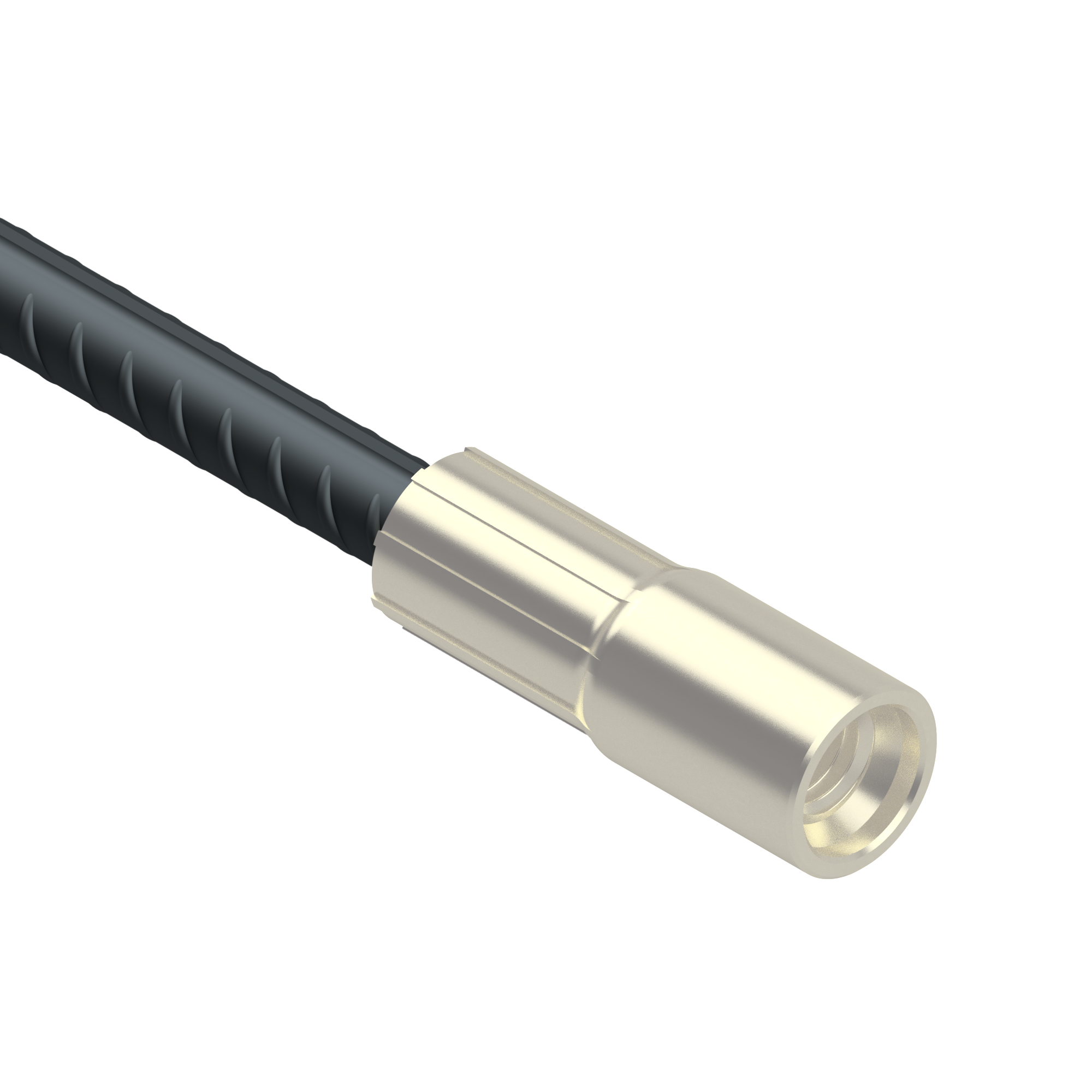

Konnektie-anker PSA-EV

Van de Konnektie-ankers (PSA) zijn alle standaardmaten uit voorraad leverbaar. Gebogen en/of teruggeknipte ankers zijn op basis van standaardmaten snel leverbaar. Afwijkende maten zijn op bestelling te produceren.

De Konnektie-ankers zijn voorzien van een lange bus met een grote inschroefdiepte voor bijvoorbeeld het hijsen van betonelementen of bij montage van stalen delen aan beton.

26 artikelen

Konnektie-anker PSA-TV

Van de Konnektie-ankers (PSA) zijn standaard-maten met een thermisch verzinkte bus uit voorraad leverbaar. Afwijkende maten zijn op bestelling te produceren of terug te knippen uit standaard-maten. De Konnektie-ankers zijn voorzien van een lange bus met een grote inschroefdiepte voor bijvoorbeeld het hijsen van betonelementen of bij montage van stalen delen aan beton.

21 artikelen

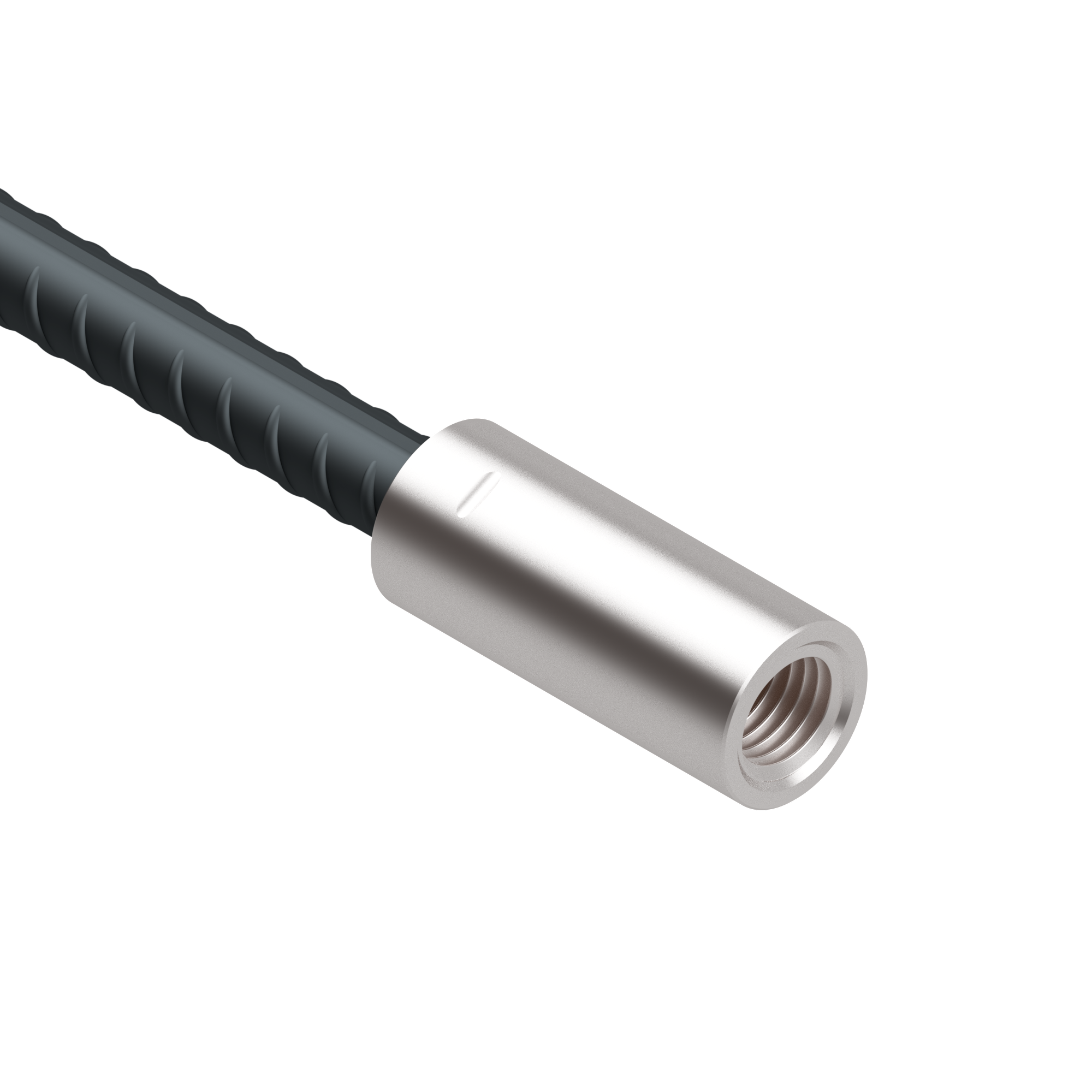

Konnektie-anker PSA-RVS

Van de Konnektie-ankers (PSA) zijn standaard-maten met een RVS bus uit voorraad leverbaar. Afwijkende maten zijn op bestelling te produceren of terug te knippen uit standaard-maten. De Konnektie-ankers zijn voorzien van een lange bus met een grote inschroefdiepte voor bijvoorbeeld het hijsen van betonelementen of bij montage van stalen delen aan beton.

12 artikelen

Konnektie-anker PSA-RVS 316 - Klasse 80

Konnektie-ankers (PSA) met een bus RVS 316 klasse 80. Afwijkende maten zijn op bestelling te produceren of terug te knippen uit standaardmaten. De Konnektie-ankers zijn voorzien van een lange bus met een grote inschroefdiepte voor bijvoorbeeld het hijsen van betonelementen of bij montage van (roestvast) stalen delen aan beton.

4 artikelen

TEC verankeringsplaat

De TEC verankeringsplaat is een efficiënt alternatief voor de traditionele verbindingen als bijvoorbeeld balk- en funderingkolom. De TEC verankeringsplaat is toe te passen i.c.m. een PSA-stekanker met PSC of TSE-stekeind.

De TEC verankeringsplaat kent de volgende voordelen:

  • Het minimaliseren van de wapeningslengte (voorkomen van congestie)
  • Elimineren de haken
  • Snellere en eenvoudige installatie
  • Vereenvoudigt het structurele ontwerp
  • Betere verankering in het betonelement
7 artikelen

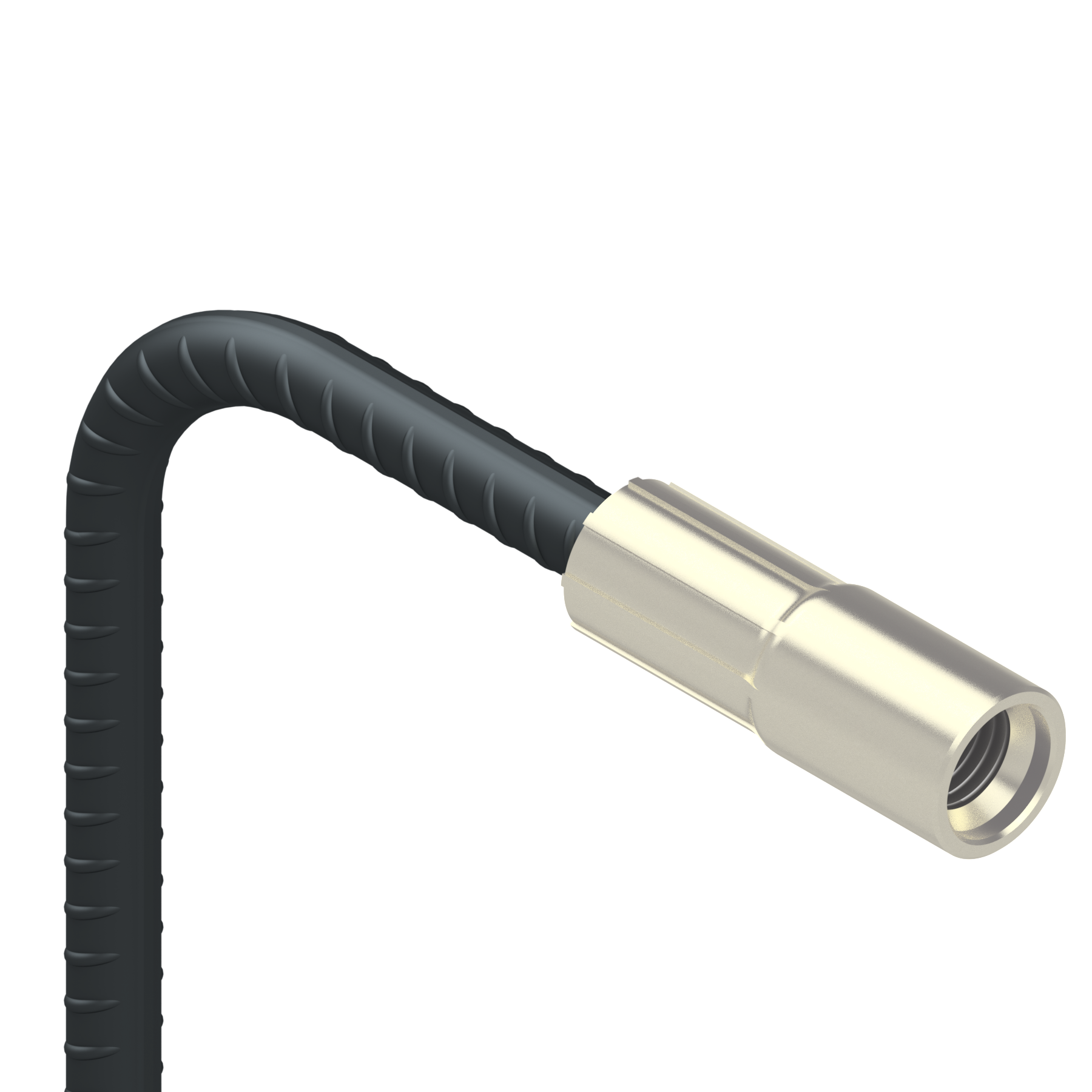

Konnektie-anker PSA-EV gebogen volgens specificatie

Op basis van onze standaard-voorraadmaten kunnen wij zeer snel gebogen ankers leveren. Voor het buigen dient de a-maat te worden opgegeven. Als gevolg van het buigen is er sprake van enige verlenging. Indien ook de b-maat een exacte maat moet hebben dient het anker ook geknipt te worden. (extra knipkosten). Aandachtspunt: bij het buigen van Konnektie ankers geldt om technische reden een minimale en maximale a maat en een standaard buigrol. Houd bij het bepalen van de a-maat rekening met de dikte van de eventuele Knack-spijkerplaat, de dekking aan de achterzijde en overige wapening die in de weg zouden kunnen zitten. Verder dient rekening gehouden te worden met 5 graden tolerantie op de opgegeven buighoek en een tolerantie van +/- 5 mm op de a-maat.

23 artikelen

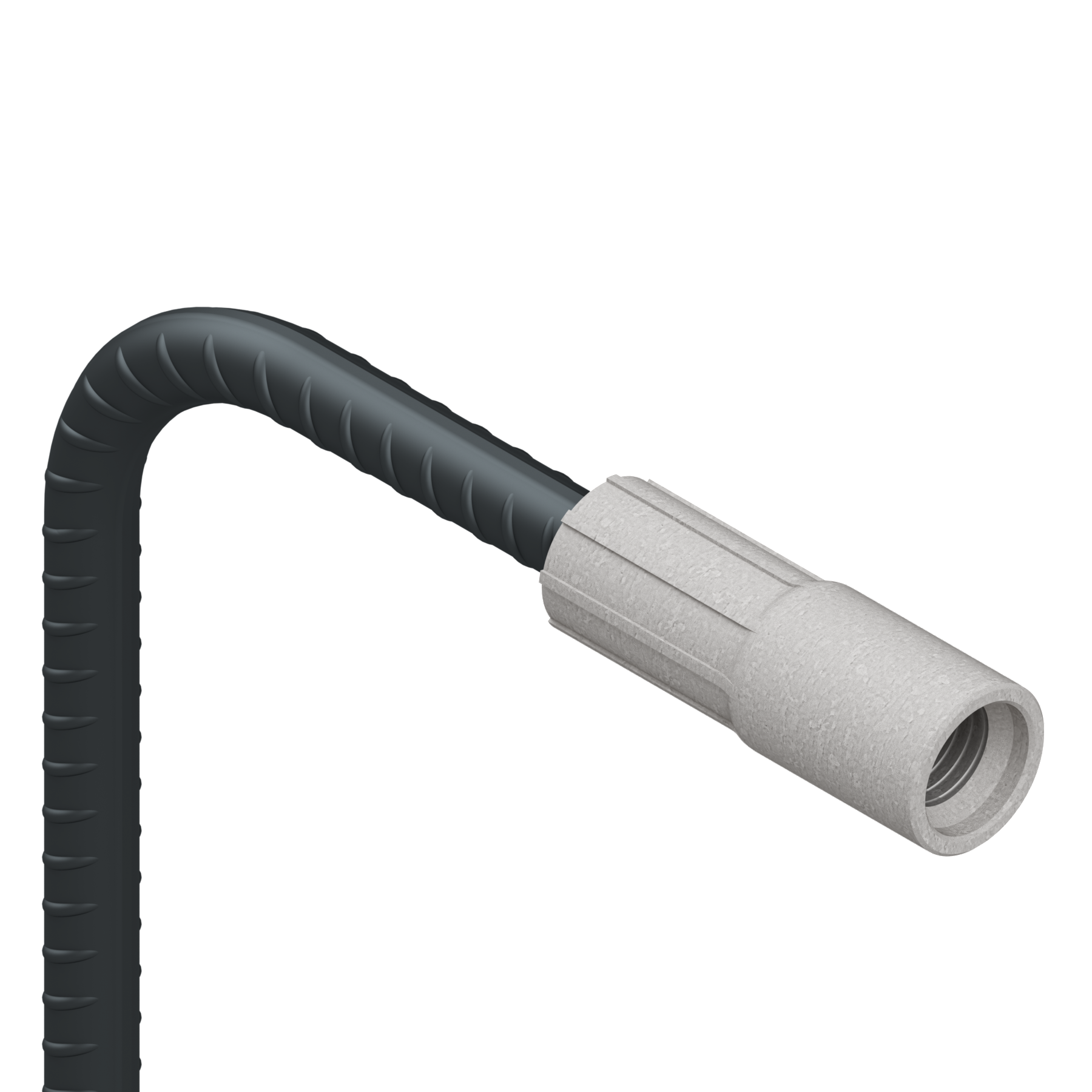

Konnektie-anker PSA-TV gebogen volgens specificatie

Op basis van onze standaard-voorraadmaten kunnen wij zeer snel gebogen ankers leveren. Voor het buigen dient de a-maat te worden opgegeven. Als gevolg van het buigen is er sprake van enige verlenging. Indien ook de b-maat een exacte maat moet hebben dient het anker ook geknipt te worden (extra knipkosten). Aandachtspunt: bij het buigen van Konnektie ankers geldt om technische reden een minimale en maximale a-maat en een standaard buigrol. Houd bij het bepalen van de a-maat rekening met de dikte van de eventuele Knack-spijkerplaat, de dekking aan de achterzijde en overige wapening die in de weg zouden kunnen zitten. Verder dient rekening gehouden te worden met 5 graden tolerantie op de opgegeven buighoek en een tolerantie van +/- 5 mm op de a-maat.

12 artikelen

Konnektie-anker PSA-RVS gebogen volgens specificatie

Op basis van onze standaard-voorraadmaten kunnen wij zeer snel gebogen ankers leveren. Voor het buigen dient de a-maat te worden opgegeven. Als gevolg van het buigen is er sprake van enige verlenging. Indien ook de b-maat een exacte maat moet hebben dient het anker ook geknipt te worden (extra knipkosten). Aandachtspunt: bij het buigen van Konnektie ankers geldt om technische reden een minimale en maximale a-maat en een standaard buigrol. Houd bij het bepalen van de a-maat rekening met de dikte van de eventuele Knack-spijkerplaat, de dekking aan de achterzijde en overige wapening die in de weg zouden kunnen zitten. Verder dient rekening gehouden te worden met 5 graden tolerantie op de opgegeven buighoek en een tolerantie van +/- 5 mm op de a-maat.

11 artikelen

Konnektie-anker PSA-EV geknipt volgens specificatie

Op basis van onze standaard-voorraadmaten kunnen wij zeer snel teruggeknipte ankers leveren. Voor het knippen dient de l-maat te worden opgegeven. Aandachtspunt: bij het knippen van Konnektie ankers geldt om technische reden een minimale en maximale l maat. Houd bij het bepalen van de l-maat rekening met de dikte van de eventuele Knack-spijkerplaat. (tolerantie van +/- 5 mm op de l-maat)

24 artikelen

Konnektie-anker PSA-TV geknipt volgens specificatie

Op basis van onze standaard-voorraadmaten kunnen wij zeer snel teruggeknipte ankers leveren. Voor het knippen dient de l-maat te worden opgegeven. Aandachtspunt: bij het knippen van Konnektie ankers geldt om technische reden een minimale en maximale l maat. Houd bij het bepalen van de l-maat rekening met de dikte van de eventuele Knack-spijkerplaat. (tolerantie van +/- 5 mm op de l-maat)

21 artikelen

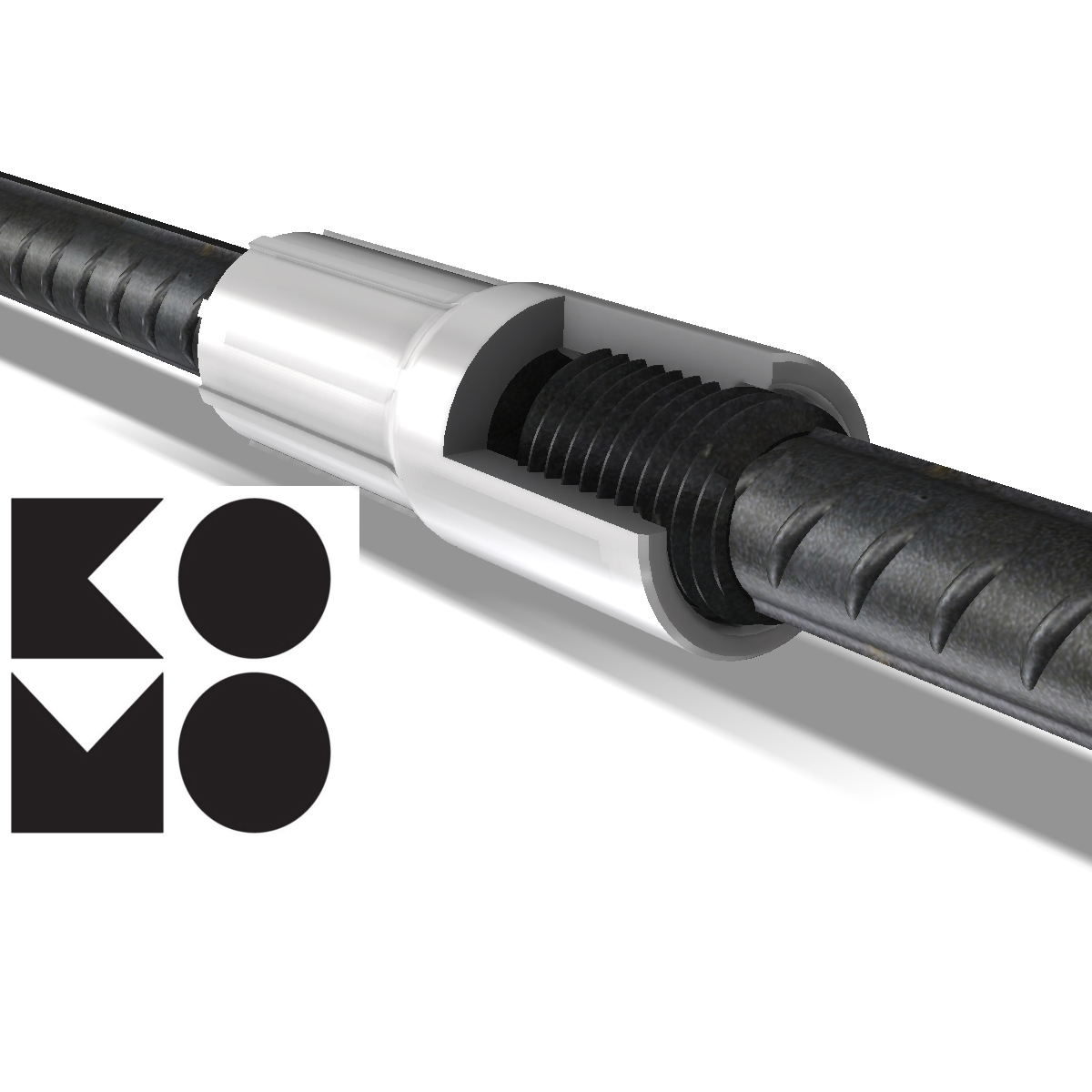

KOMO-certificaat ankers en einden

Deze in eigen beheer geproduceerde Konnektie-ankers (PSA) en Konnektieeinden (TSE / PSE) zijn voor de diameters ø12 t/m ø32 mm voorzien van een KOMO-certificaat categorie 1 (statische belasting) en categorie 2 (dynamische belasting). De ø40 mm is gecertificeerd in categorie 1.

De slip in de koppelingen wordt beperkt door een aandraaimoment (in Nm) van 5 x diameter. Rapporten en technische documentatie op aanvraag beschikbaar.

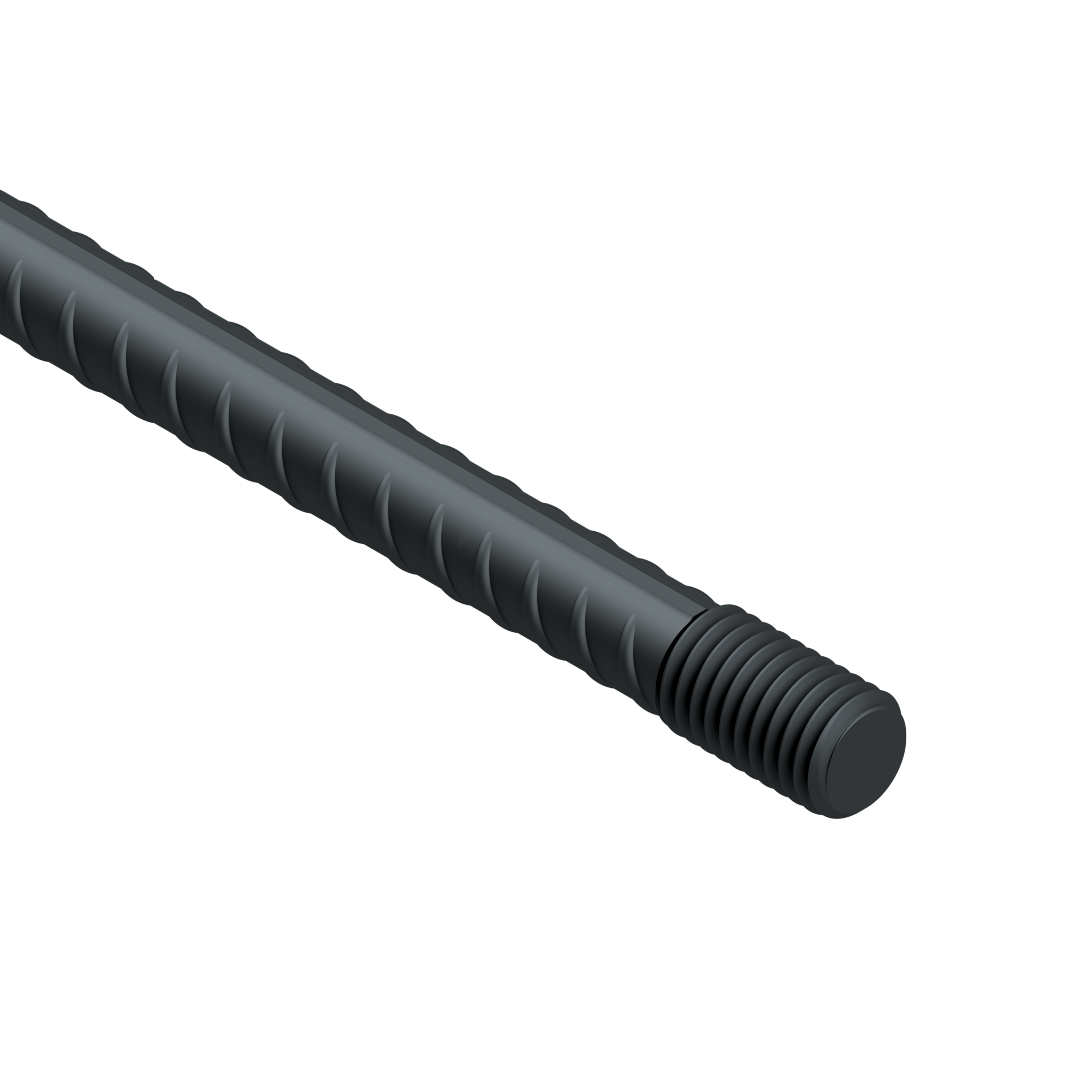

Het Konnektie-systeem bestaat standaard uit een Konnektie-anker met een opgeperste bus (PSA) en een opgestuikt Konnektie-eind (TSE). Door het toepassen van opgestuikte verbindingen is er geen verlies in doorsnede.

Daarnaast is binnen het Konnektie-systeem ook een Konnektie-eind leverbaar met een opgeperste bus met draadeind (PSE). Beide einden passen op het Konnektie-anker en vallen onder het KOMO-certificaat.

De actuele KOMO-certifcaten voor categorie 1 en categorie 2 (voor deze laatste een karakteristieke vermoeiingssterkte van maar liefst 80 MPa!) en ook uitgebreide technische documentatie tref je aan bij de betreffende producten onder Downloads. (voorbeeld)

Stabu

Het Konnektie-systeem is opgenomen in het Stabu bouwbreed informatiesysteem.

BIM

Van ons Konnektiesysteem zijn BIM-objecten beschikbaar.

Gereedschap indraaien

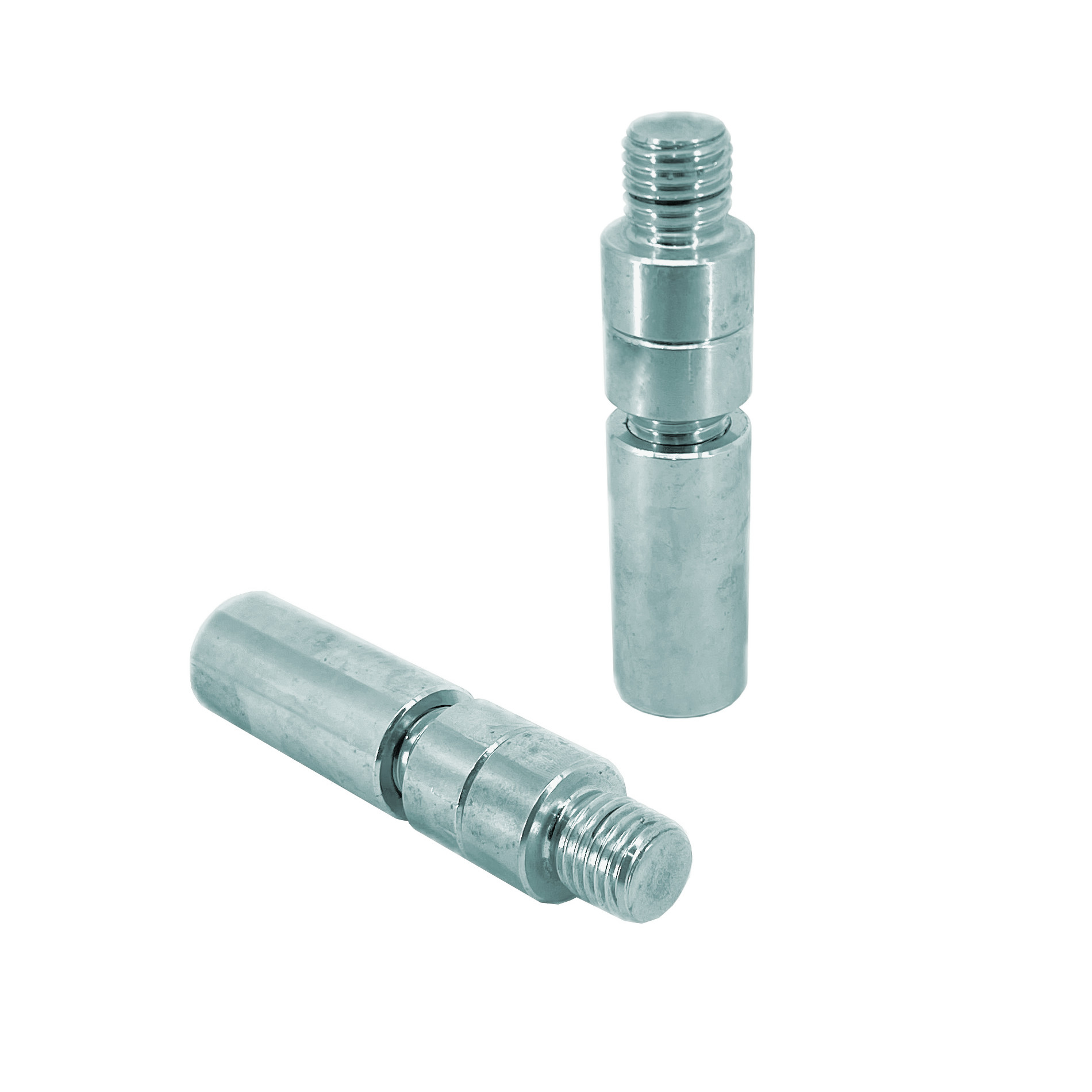

Voor het indraaien van Konnektie-einden TSE/PSE en Konnektie-ankers PSA is een speciale momentsleutel TSE/PSE verkrijgbaar.

KOMO-gecertifceerde ankers en einden
