Waterkeringen

De UFO B15 bestaat geheel uit een water opzwelbaar polymeer en met een zwelvermogen van 500% van zijn volume. Door de vergroting van het volume ontstaat een sterke zweldruk, waarmee mogelijke lekkage langs de centerpen wordt gestopt.

Het UFO systeem is getest tot een waterdruk van 5 Bar (rapportage op aanvraag).

De UFO B15 is eenvoudig op elke gewenste positie op de centerpen te monteren; hierbij zijn geen extra onderdelen of gereedschap nodig (zie onderstaande afbeeldingen). De binnenzijde is voorzien van B15 schroefdraad, waardoor de waterkering volledig aansluit op de B15 centerpen met volledige draad.

Na montage kan de UFO B15 nog van positie verplaats (of gedemonteerd) worden indien deze voor de wapening in de weg zit (schroefbaar). Door deze optie van verplaatsen en zijn geringe diameter is de UFO B15 in elke situatie toepasbaar.

De UFO B15 is leverbaar als los product voor montage op de bouwplaats. Bijvoorbeeld op bestaand centermateriaal wat verzaagd wordt of op in het werk gezaagde centerpennen bij schuine wanden e.d.

Daarnaast is de UFO B15 ook leverbaar als gemonteerde set met een B15 centerpen op de gewenste wandmaat.

Voordelen: ■ actieve waterkering met een hoog zwelvermogen
■ eenvoudige montage
■ minder handelingen; UFO B15 bestaat uit één onderdeel ■ verplaatsbaar
■ geringe diameter
■ getest tot 5 Bar ■ voor elke situatie toepasbaar

Download het Montage Informatie Blad (MIB) voor de juiste montage-instructie.

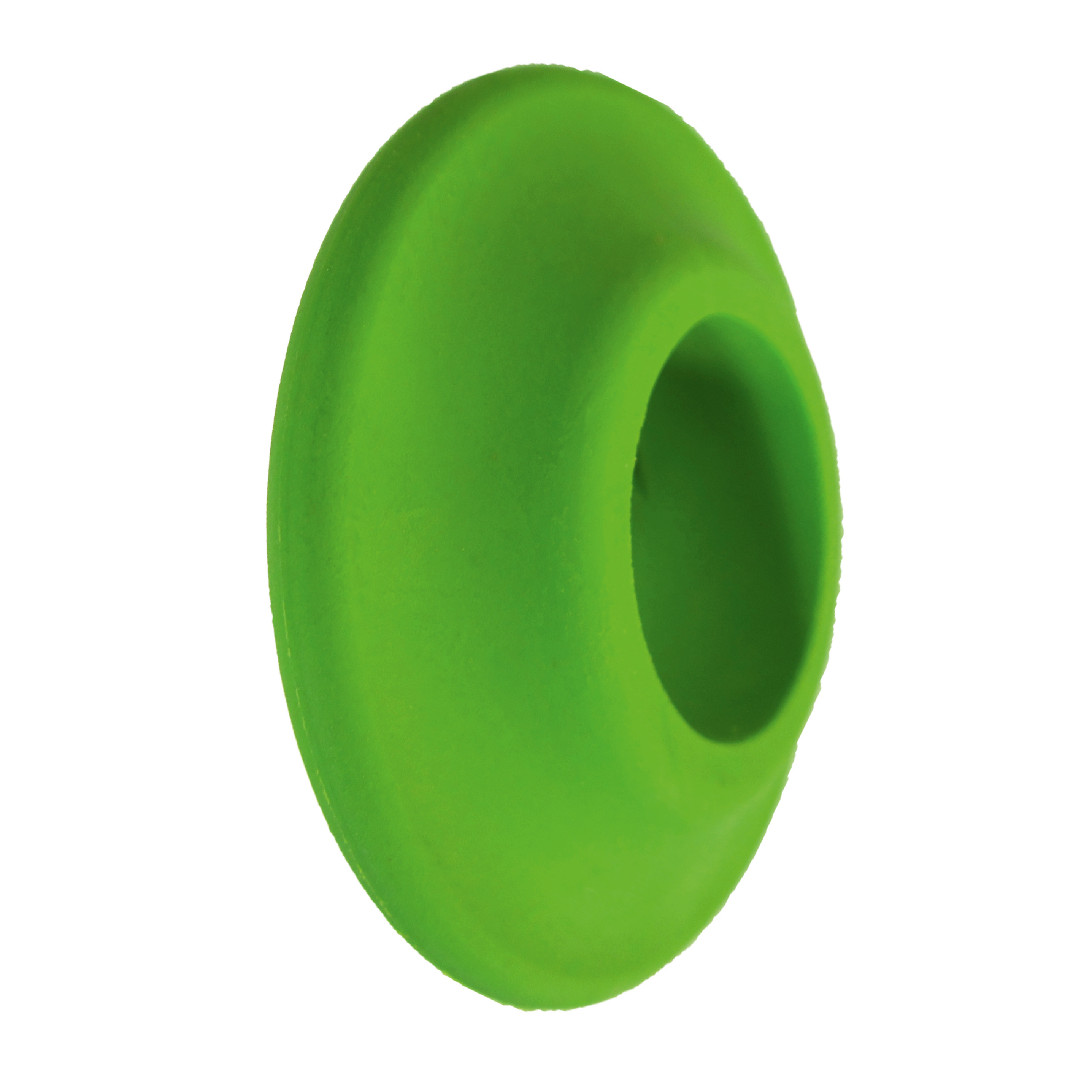

De UFO waterkering is een unieke, in het werk aan te brengen, actieve waterkering. De UFO is toepasbaar op centerpendoorvoeren uit kunststof, staal en vezelbeton. De UFO is getest tot 5 Bar waterdruk. De UFO heeft als basismateriaal een hydroscopisch (= water absorberend) synthetisch rubber. Het zwelvermogen is maar liefst 500% van het volume. Hiermee is de waterkering actief en wordt indringend vocht voorkomen.

De geometrie van de UFO zorgt voor een optimale verhouding tussen het volume en het oppervlak. Hierdoor ontstaat een lange 'waterweg' en wordt er een maximale zweldruk opgebouwd tussen het beton en de centering. De UFO is eenvoudig in het werk te plaatsen en te verplaatsen met het oog op wapening. (Aan beide zijden van de UFO wel een minimale betondekking van 100 mm aanhouden.)

De elastische eigenschappen van de UFO zorgen voor een goede klemming rond de doorvoer. Door de UFO tijdens de montage slechts heel even in water te dompelen wordt het aanbrengen van de UFO zeer eenvoudig!

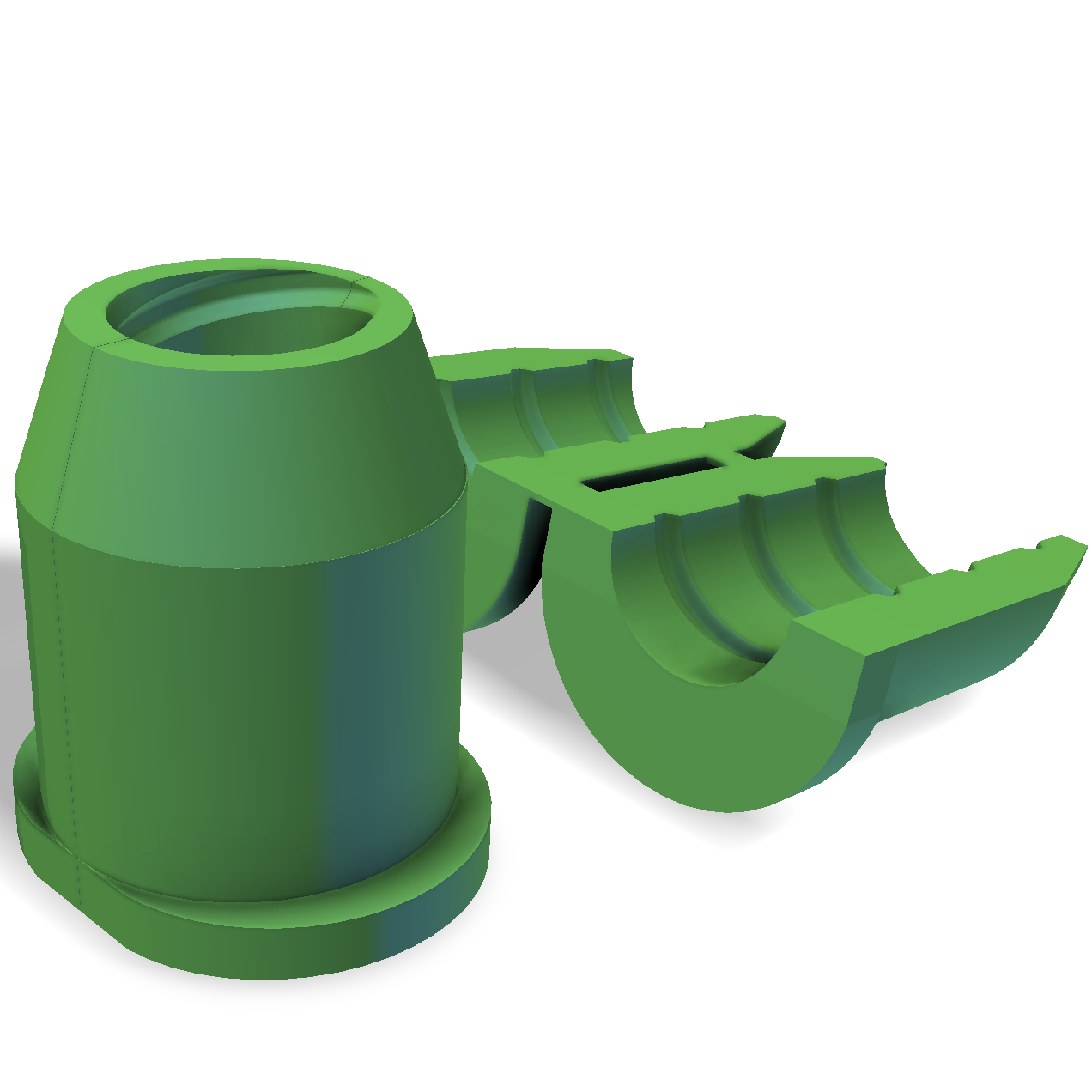

Met de combinatie UFO waterkering en UFO draadbus kan elke Hakron centerpen B20 en groter eenvoudig van een actieve waterkering worden voorzien. Deze combinatie is getest tot 5 Bar waterdruk (500% zwelvermogen). De UFO waterkering wordt in combinatie met de speciale UFO draadbus op gewenste positie in het werk op de centerpen geplaatst (minimale dekking 100 mm). Waar nodig kan de UFO waterkering nog op een andere positie worden gedraaid om problemen met wapening te voorkomen.

De UFO waterkering en de UFO draadbus zijn losse onderdelen. Beide dienen apart besteld te worden onder vermelding van het gebruikte center systeem.

Download het Montage Informatie Blad (MIB) voor de juiste montage-instructie

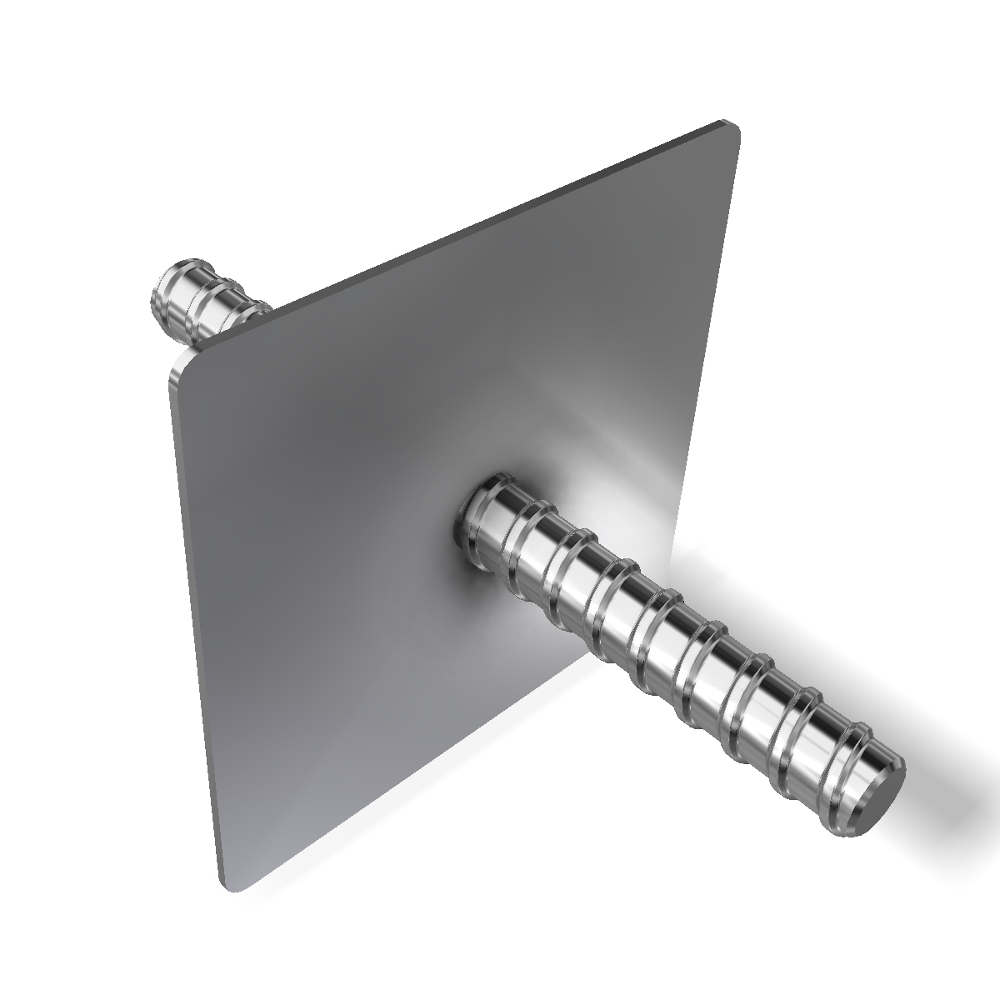

Waterkeringsplaten; opgelast op Betomax centerpennen. Plaat afmeting 60 x 60 mm (alleen B15) en 120 x 120 mm

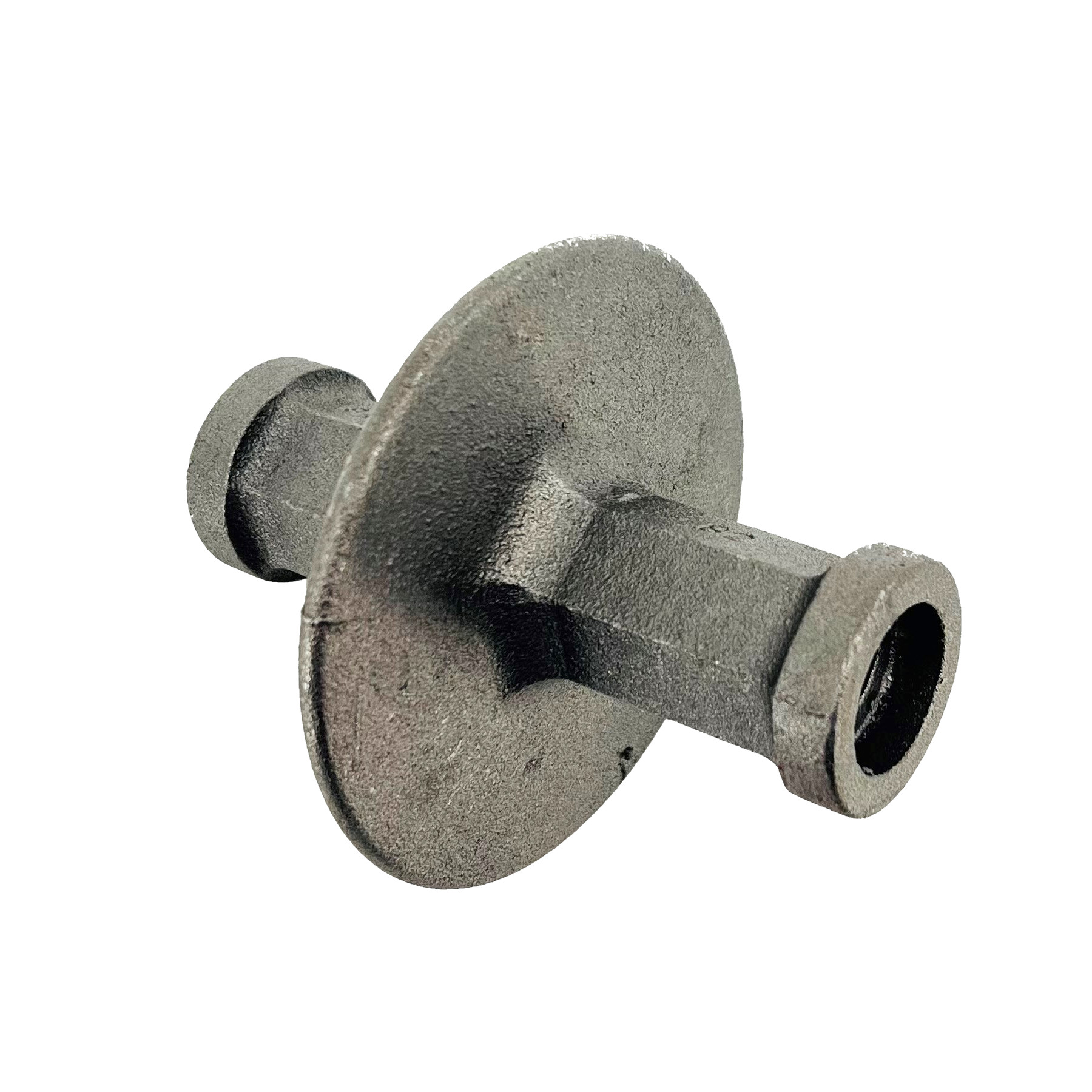

B15 waterslot uit gietstaal met een waterkering Ø 110 mm. De standaard kunststof buis Ø 22/26 past direct in de flens van dit waterslot. Bij het bepalen van de buislengte dient de a-maat van het waterslot en 2 x de dekkingsmaat van de gebruikte kegels van de wandmaat te worden afgetrokken.

De buis is op maat gezaagd mee te bestellen. Met oog op de praktische beperking is hierbij de minimale maat 100 mm en de maximale maat 1000 mm.

Bij toepassing van een waterslot zijn langere buitenpennen noodzakelijk (standaardmaat buitenpen + halve wandmaat).

De centering is esthetisch mooi af te werken door EXO-kegels toe te passen en af te werken met ABK afwerkstop.

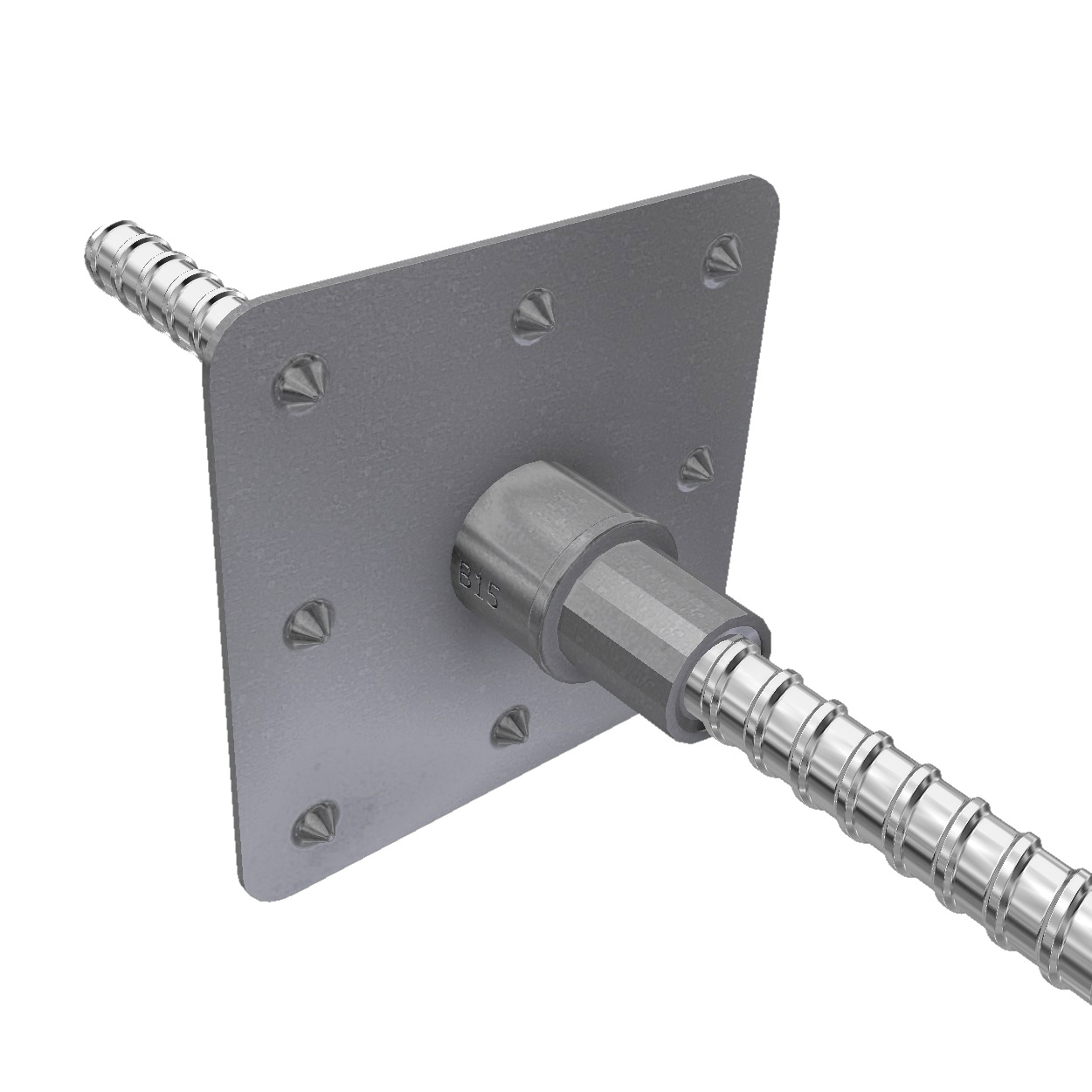

B15 waterslot uit gietstaal met opgelaste waterkeringsplaat 120 x 120 mm. De standaard kunststof buis Ø 26/30 past direct over opsteek van dit waterslot. Bij gebruik van kunststof buis 22/26 mm is het kunststof verloopstukje 26/22 noodzakelijk.

Bij het bepalen van de buislengte dient de a-maat van het waterslot en 2 x de dekkingsmaat van de gebruikte kegels van de wandmaat te worden afgetrokken. Bij toepassing van het verloop 26/22 is er een extra aftrek van 5 mm.

De buis is op maat gezaagd mee te bestellen. Met oog op de praktische beperking is hierbij de minimale maat 100 mm en de maximale maat 1000 mm.

Bij toepassing van een waterslot zijn langere buitenpennen noodzakelijk (standaardmaat buitenpen + halve wandmaat). De centering is esthetisch mooi af te werken door EXO-kegels toe te passen en af te werken met ABK afwerkstop.

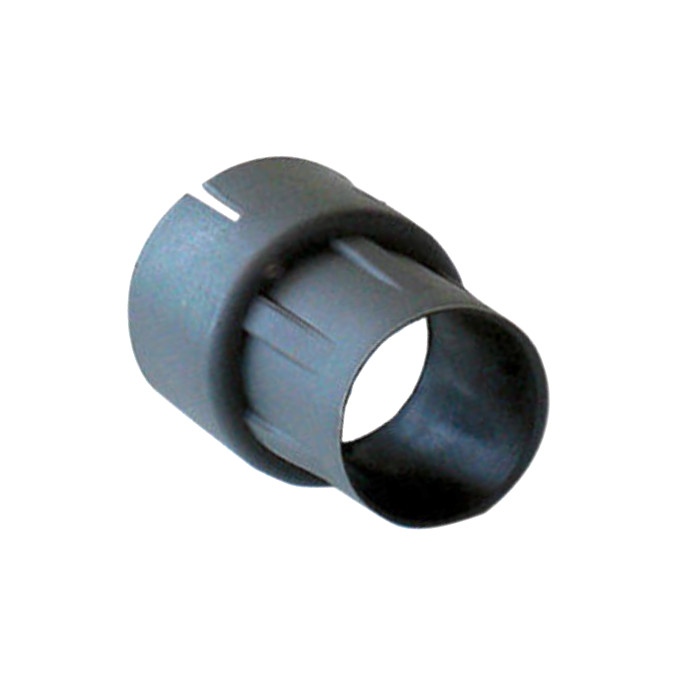

Kunststof verloopstukje 26/22. Past om Ø26 en in buis Ø22 mm
