Sandwichplaat verankering

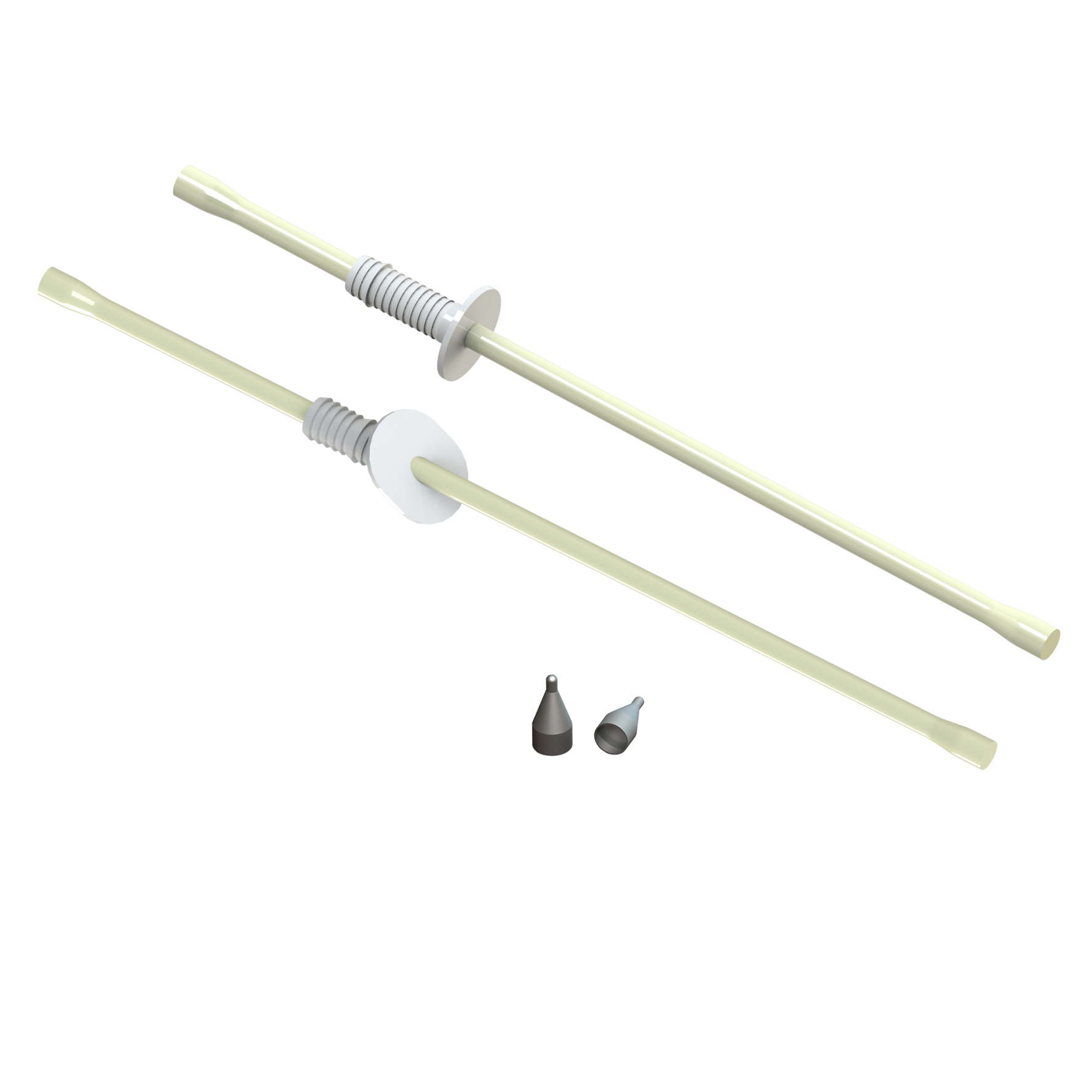

De ThermoPin® is het alternatief op de traditionele RVS-sandwichverankering. De ThermoPin® is gemaakt van versterkt glasvezel met een speciale hars welke corrosie werend, chemisch bestendig en elektrisch en magnetisch neutraal is. Door deze samenstelling van de ThermoPin® worden koudebruggen in sandwichwanden geminimaliseerd waardoor eenvoudiger voldaan kan worden aan de BENG-eisen.

Door de slanke vormgeving van de ThermoPin® is een snelle en eenvoudige montage mogelijk. De ThermoPin® kan toegepast worden bij isolaties met harde of zachte persing. Om eenvoudig door de isolatie heen te kunnen prikken wordt de ThermoPin® voorzien van een dop met punt. Boren is hierdoor dus niet altijd noodzakelijk. De ThermoPin® is tevens voorzien van een kunststof kraag welke dient als afstandhouder, verankering van de isolatie en als waterkering.

De ThermoPin® is verkrijgbaar in 2 types, namelijk voor horizontale (winddruk en -zuiging) en verticale (eigen gewicht) verankeringen.

De ThermoPin® heeft een kern van Ø7,5 mm2 met een conische uitloop aan de uiteinden van Ø10,5 mm2. Met de ThermoPin® kunnen eenvoudig elementen met een isolatiedikte van 50-300 mm1 geproduceerd worden.

Eigenschappen van de ThermoPin®:

• karakteristieke draagkracht op basis van 50 jaar is 11,5 kN
• thermisch weerstand λ = 0,48 W/(m·K)
• treksterkte > 1.500 N/mm2
• E-modulus > 50.000 N/mm2
• snelle en eenvoudige inbouw
• slanke vormgeving
• verkrijgbaar voor verschillende wand- en isolatiediktes

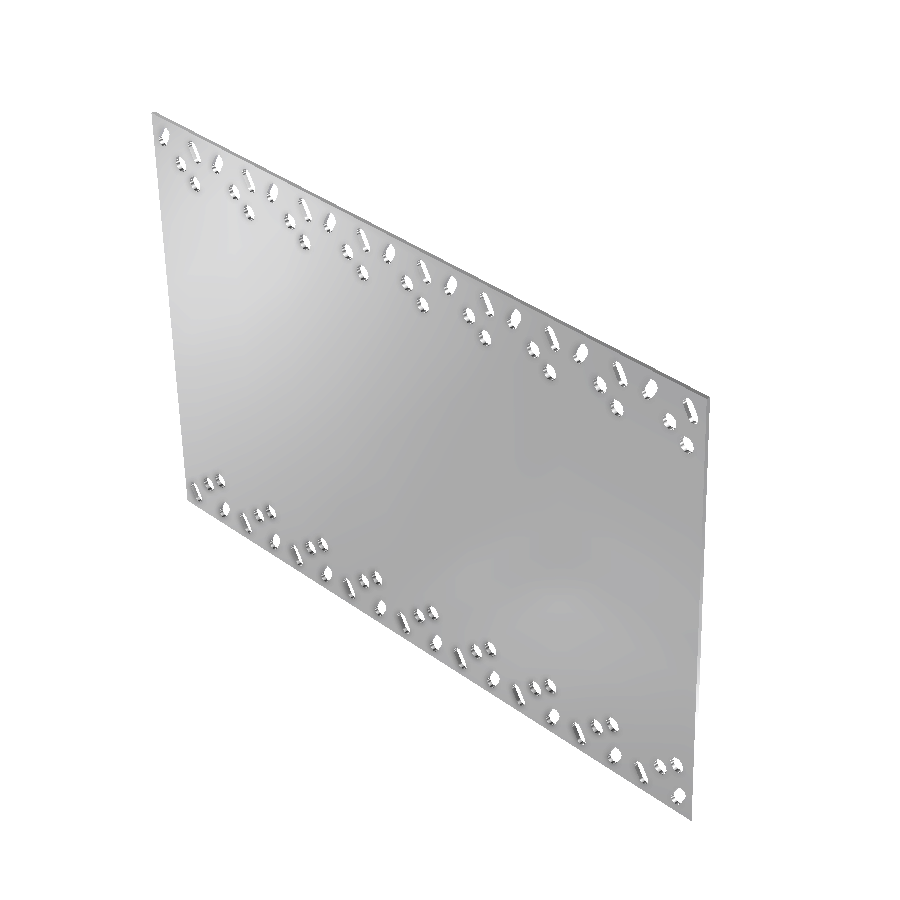

Sandwichplaatanker TFA zijn draagankers die het buitenblad met het dragende binnenblad van een sandwichelement verbinden. Naast het binnen- en buitenblad van beton bestaan sandwichelementen uit een isolatielaag en eventueel een luchtlaag.

Het materiaal van de plaatankers (en manchetankers en haarspelden) is hoogwaardig roestvast staal (RVS 316). In het Sandwich systeem wordt de draagfunctie gevormd door één manchetanker of twee plaatankers.

Sandwichplaatankers zijn ook toepasbaar bij grote spouwafstanden en elementdiktes.

Op de technische achtergronden en toepassingen van dit systeem is het KOMO attest-met-certificaat nr. K26381 van toepassing.

Neemt u voor offertes en technische informatie contact op met onze afdeling Engineering. Er is ook een 3D-animatiefilm over onze sandwichplaatverankering beschikbaar, die wij u op afspraak graag tonen. U krijgt dan in ca. 4 minuten een duidelijk beeld van de toepassing.

Sandwichplaatanker TFA zijn draagankers die het buitenblad met het dragende binnenblad van een sandwichelement verbinden. Naast het binnen- en buitenblad van beton bestaan sandwichelementen uit een isolatielaag en eventueel een luchtlaag.

Het materiaal van de plaatankers (en manchetankers en haarspelden) is hoogwaardig roestvast staal (RVS 316). In het Sandwich systeem wordt de draagfunctie gevormd door één manchetanker of twee plaatankers.

Sandwichplaatankers zijn ook toepasbaar bij grote spouwafstanden en elementdiktes.

Op de technische achtergronden en toepassingen van dit systeem is het KOMO attest-met-certificaat nr. K26381 van toepassing.

Neemt u voor offertes en technische informatie contact op met onze afdeling Engineering. Er is ook een 3D-animatiefilm over onze sandwichplaatverankering beschikbaar, die wij u op afspraak graag tonen. U krijgt dan in ca. 4 minuten een duidelijk beeld van de toepassing.

Sandwichplaatanker TFA zijn draagankers die het buitenblad met het dragende binnenblad van een sandwichelement verbinden. Naast het binnen- en buitenblad van beton bestaan sandwichelementen uit een isolatielaag en eventueel een luchtlaag.

Het materiaal van de plaatankers (en manchetankers en haarspelden) is hoogwaardig roestvast staal (RVS 316). In het Sandwich systeem wordt de draagfunctie gevormd door één manchetanker of twee plaatankers.

Sandwichplaatankers zijn ook toepasbaar bij grote spouwafstanden en elementdiktes.

Op de technische achtergronden en toepassingen van dit systeem is het KOMO attest-met-certificaat nr. K26381 van toepassing.

Neemt u voor offertes en technische informatie contact op met onze afdeling Engineering. Er is ook een 3D-animatiefilm over onze sandwichplaatverankering beschikbaar, die wij u op afspraak graag tonen. U krijgt dan in ca. 4 minuten een duidelijk beeld van de toepassing.

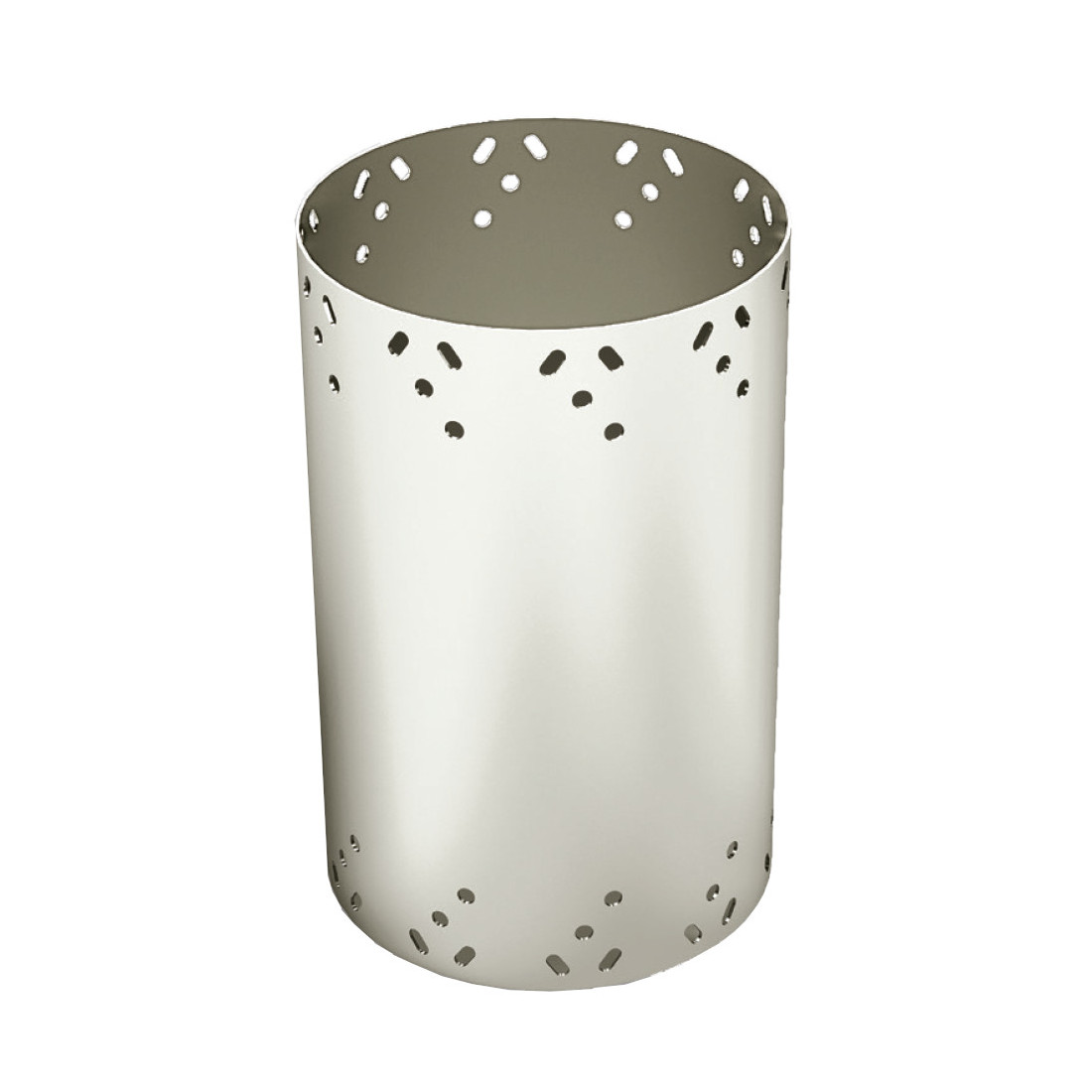

Sandwichmanchetanker TMA zijn draagankers die het buitenblad met het dragende binnenblad van een sandwichelement verbinden. Naast het binnen- en buitenblad van beton bestaan sandwichelementen uit een isolatielaag en eventueel een luchtlaag.

Het materiaal van de manchetankers (en plaatankers en haarspelden) is hoogwaardig roestvast staal (RVS 316). In het Sandwich systeem wordt de draagfunctie gevormd door één manchetanker of twee plaatankers.

Sandwichplaatankers zijn ook toepasbaar bij grote spouwafstanden en elementdiktes.

Op de technische achtergronden en toepassingen van dit systeem is het KOMO attest-met-certificaat nr. K26381 van toepassing.

Neemt u voor offertes en technische informatie contact op met onze afdeling Engineering. Er is ook een 3D-animatiefilm over onze sandwichplaatverankering beschikbaar, die wij u op afspraak graag tonen. U krijgt dan in ca. 4 minuten een duidelijk beeld van de toepassing.

Sandwichmanchetanker TMA zijn draagankers die het buitenblad met het dragende binnenblad van een sandwichelement verbinden. Naast het binnen- en buitenblad van beton bestaan sandwichelementen uit een isolatielaag en eventueel een luchtlaag.

Het materiaal van de manchetankers (en plaatankers en haarspelden) is hoogwaardig roestvast staal (RVS 316). In het Sandwich systeem wordt de draagfunctie gevormd door één manchetanker of twee plaatankers.

Sandwichplaatankers zijn ook toepasbaar bij grote spouwafstanden en elementdiktes.

Op de technische achtergronden en toepassingen van dit systeem is het KOMO attest-met-certificaat nr. K26381 van toepassing.

Neemt u voor offertes en technische informatie contact op met onze afdeling Engineering. Er is ook een 3D-animatiefilm over onze sandwichplaatverankering beschikbaar, die wij u op afspraak graag tonen. U krijgt dan in ca. 4 minuten een duidelijk beeld van de toepassing.

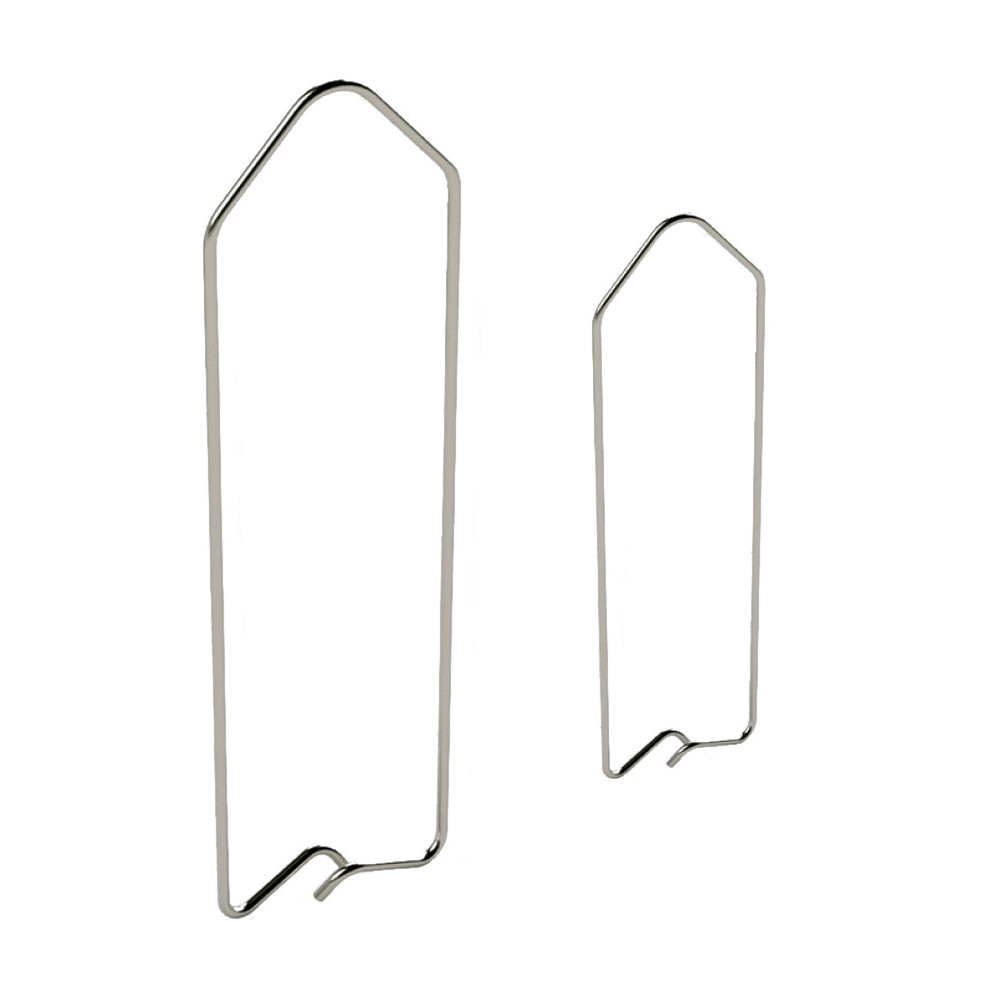

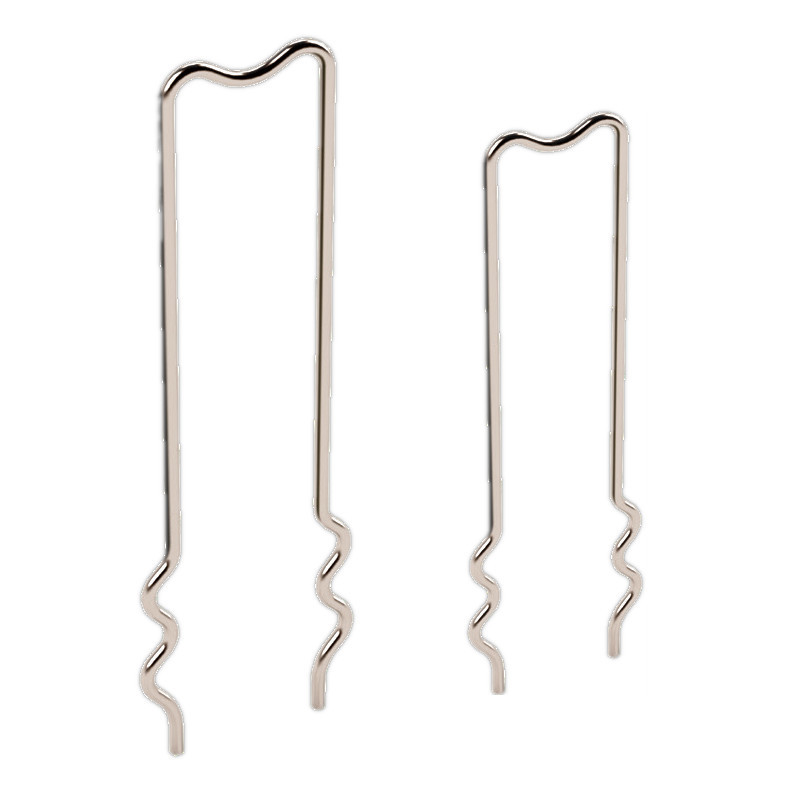

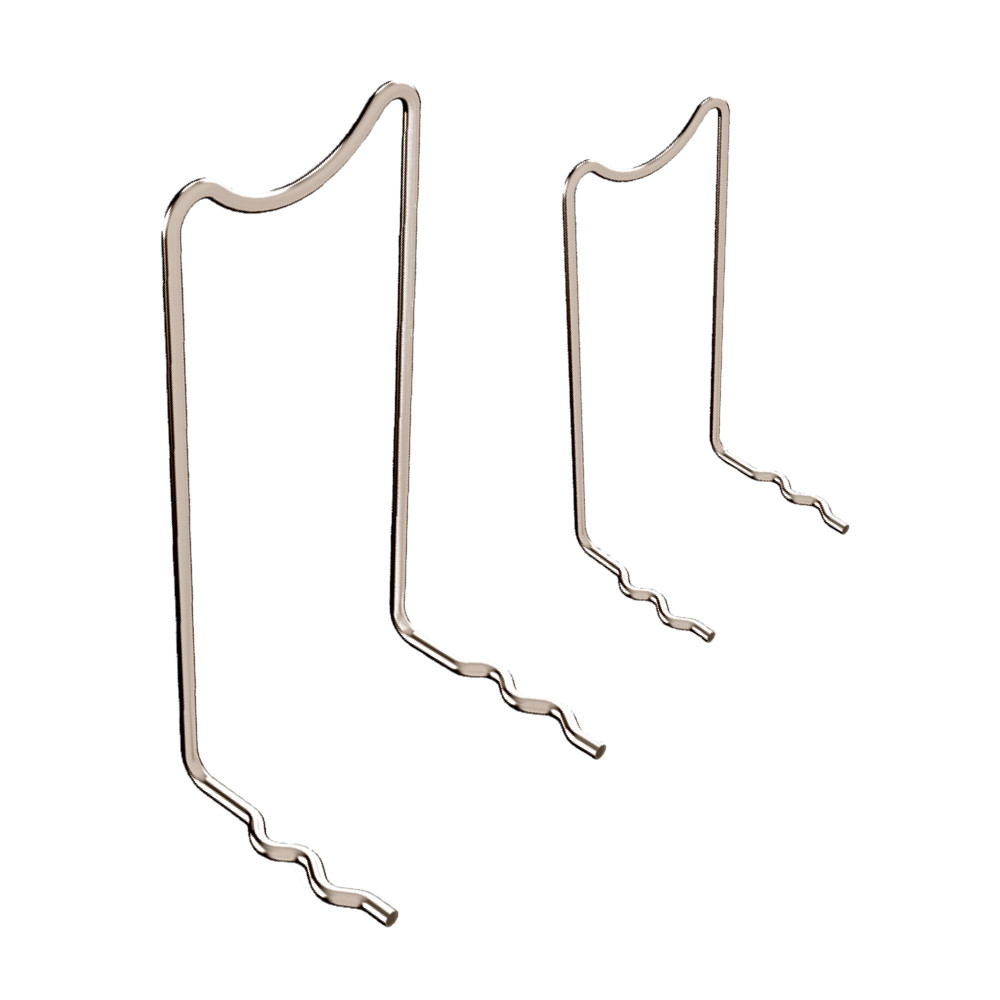

Het TVH Haarspeldanker wordt vervaardigd uit RVS staaldraad (W1.4401 / AISI316) in 2,8 mm dikte in de typische haarspeld-vorm. Het anker wordt geplaatst in de natte beton na het storten van de eerste laag. Deze ankers worden met name gebruikt bij de negatieve productiemethode.

Het TVH Haarspeldanker wordt vervaardigd uit RVS staaldraad (W1.4401 / AISI316) in 3 mm dikte in de typische haarspeld-vorm. Het anker wordt geplaatst in de natte beton na het storten van de eerste laag. Deze ankers worden met name gebruikt bij de negatieve productiemethode.

Het TVH Haarspeldanker wordt vervaardigd uit RVS staaldraad (W1.4401 / AISI316) in 4 mm dikte in de typische haarspeld-vorm. Het anker wordt geplaatst in de natte beton na het storten van de eerste laag. Deze ankers worden met name gebruikt bij de negatieve productiemethode.

Het TVH Haarspeldanker wordt vervaardigd uit RVS staaldraad (W1.4401 / AISI316) in 5 mm dikte in de typische haarspeld-vorm. Het anker wordt geplaatst in de natte beton na het storten van de eerste laag. Deze ankers worden met name gebruikt bij de negatieve productiemethode.
