Prefab element koppeling

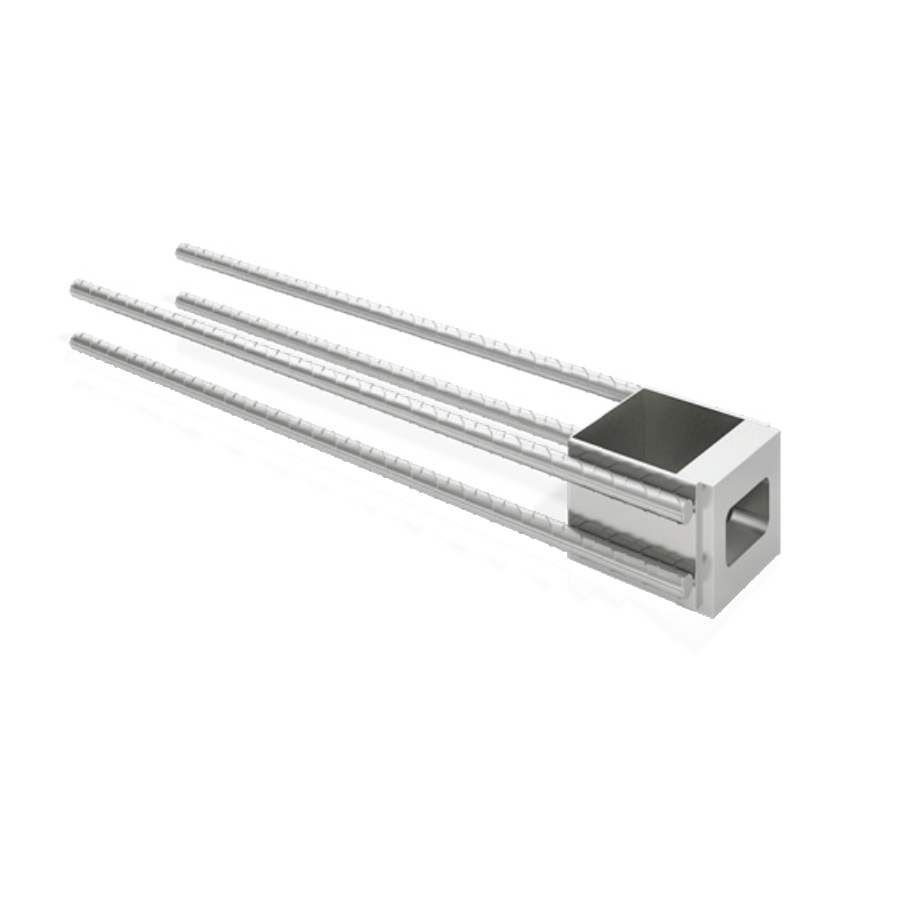

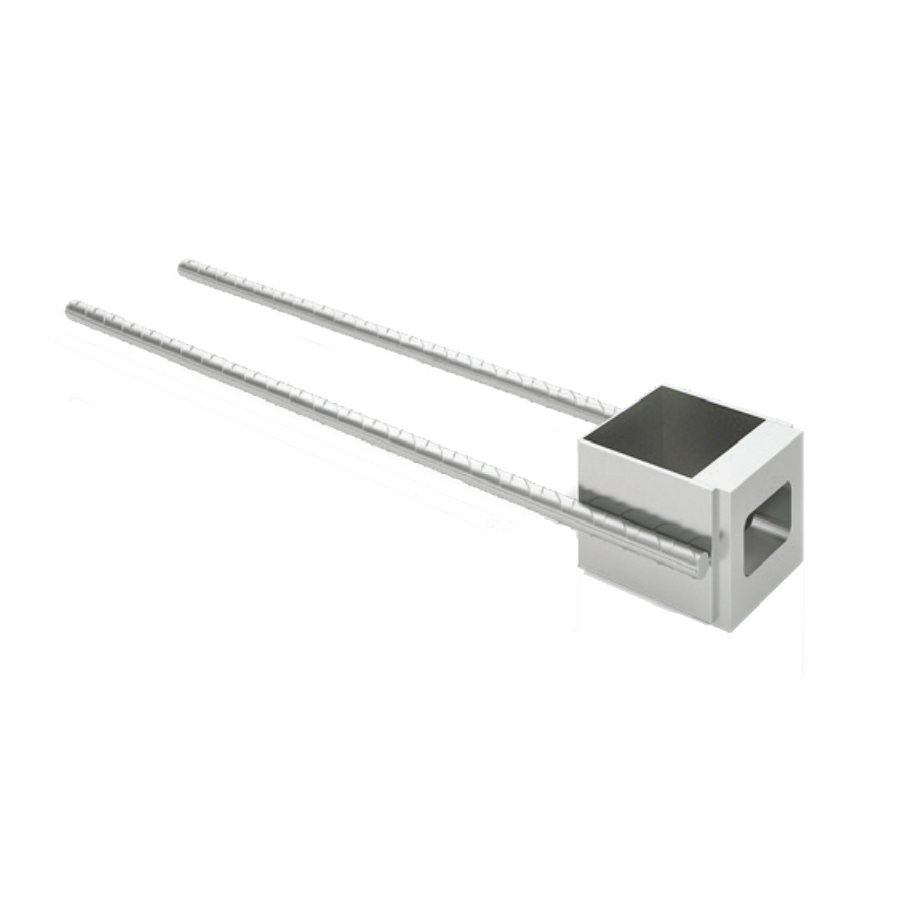

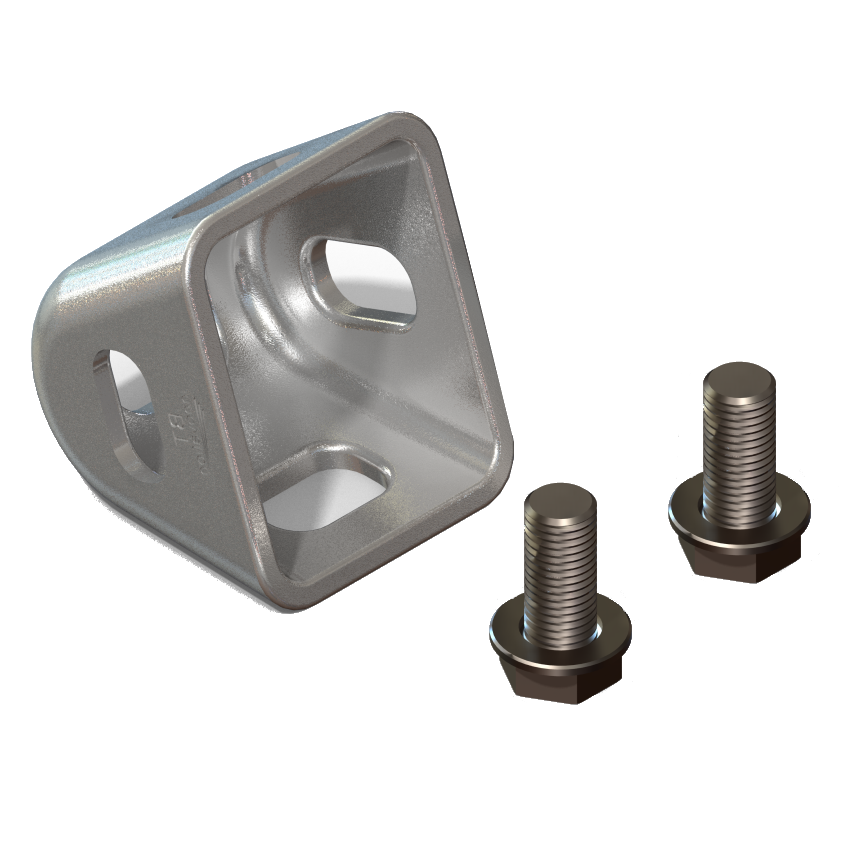

Het BT-spanslot maakt het koppelen van prefab-betonelementen zeer eenvoudig door de precieze montage welke vooraf uitgewerkt kan worden. Het systeem is direct na montage 100% constructief belastbaar. Naast het aanspannen van de te verbinden delen kan men ervoor kiezen om de voegen (waterdicht) af te werken in combinatie met het afdichtingsband Rubber Elast.

Het BT-spanslot is leverbaar in 3 verschillende afmetingen (M12, M16 en M20) en in de uitvoeringen thermisch verzinkt en RVS.

BT-Spanslot wordt standaard als complete set geleverd. Een set bestaat uit één BT-Spanslot, twee bouten en twee carrosserieringen. De instortvoorzieningen zoals konnektie-, golf- of boutankers zijn geen onderdeel van deze set en dienen separaat bestellen.

Het systeem kan onder andere toegepast worden bij het koppelen van keerwanden, vloer-wandaansluitingen en duikers.

De belangrijkste voordelen zijn:

• rationele en snelle verbinding van bouwelementen
• opspannen van bouwelementen mogelijk zonder aanvullende materialen of bijzondere hulpmiddelen
• combineerbaar met alle toegelaten ankersystemen
• gering eigen gewicht
• getest door Duitse MPA
• besparing op kosten en tijd
• zeer eenvoudige oplossing voor verschillende situaties
• precieze inbouw in de prefabricage mogelijk met optioneel leverbare BT magneettechniek

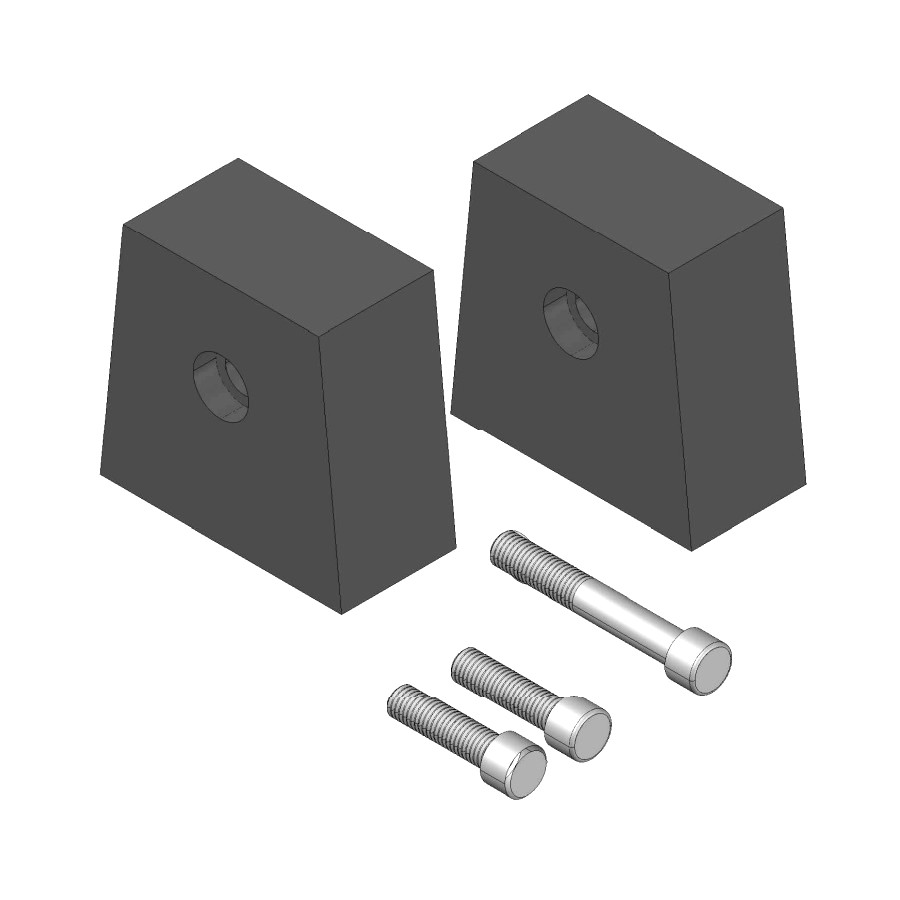

Magnetisch uitsparingsblokken uit HDPE voor het maken van de spanslot-sparing in de prefab. Twee sparingen in beide te koppelen prefab delen maakt de juiste sparing voor het Spanslot. Bij hoekverbindingen worden twee uitsparingsblokken gekoppeld (met een extra lange cilinderkopbout) waardoor de dubbel grote sparing in één prefab deel plaats bied voor het Spanslot.

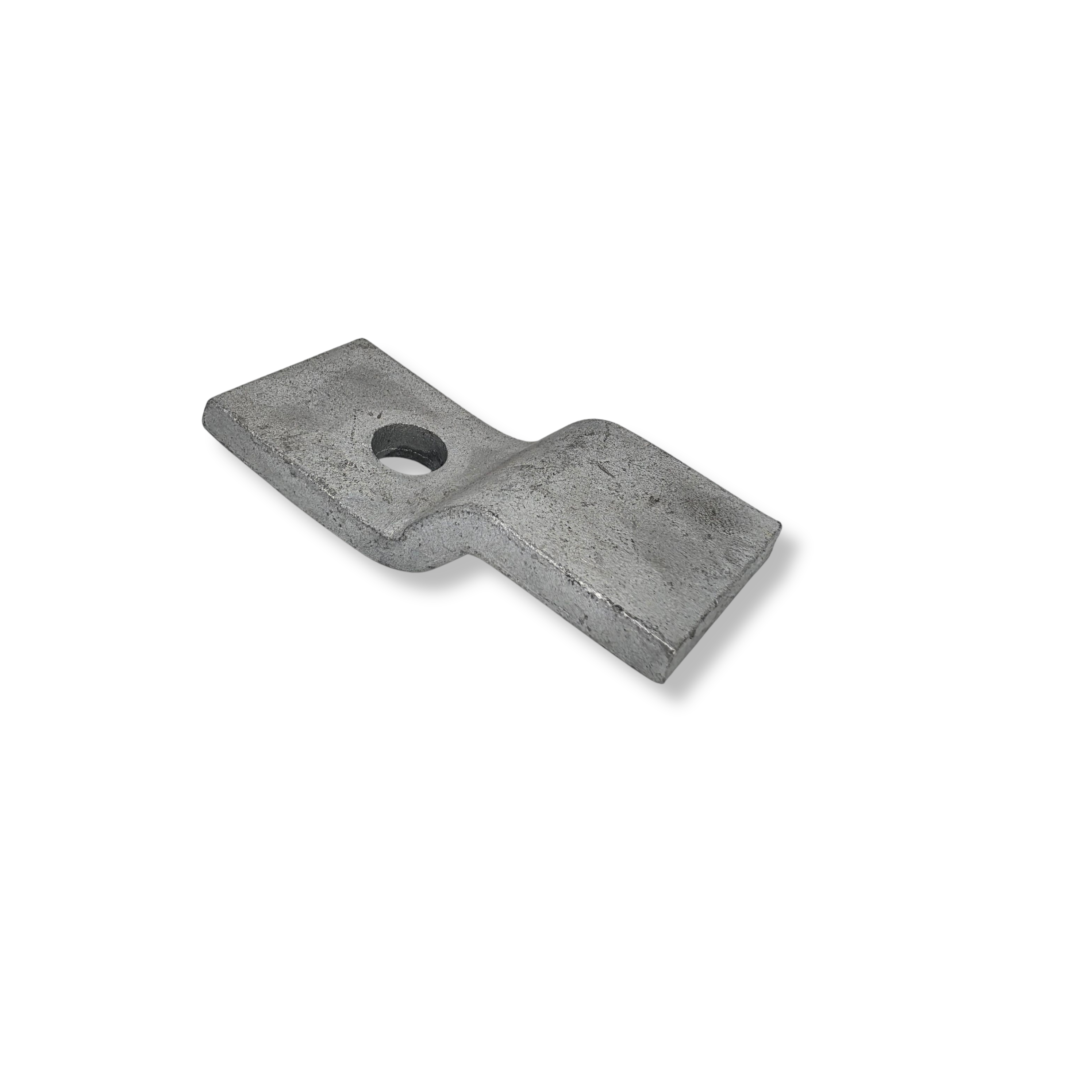

Zetplaatje (kikkerplaat) in thermisch verzinkte uitvoering. Afmeting 40 x 95 x 8 mm met gat. Geschikt voor het klemmen van onder andere staalconstructies in verschillende dikten. (klemhoogte)

Sluitplaat voor het bevestigen van prefab elementen aan stalen kolommen.

Trapezium bevestigingsprofiel met aangelaste ankers profiellengte 3000 mm. Thermisch verzinkt en voorzien van Duitse Zulassung. Leverbaar in uitvoering A, B en C.

Wordt toegepast bij het eenvoudig en betrouwbaar bevestigen van trapeziumvormige staalplaten aan spanten en steunen en bij bevestigen van raam- en deurkozijnen.

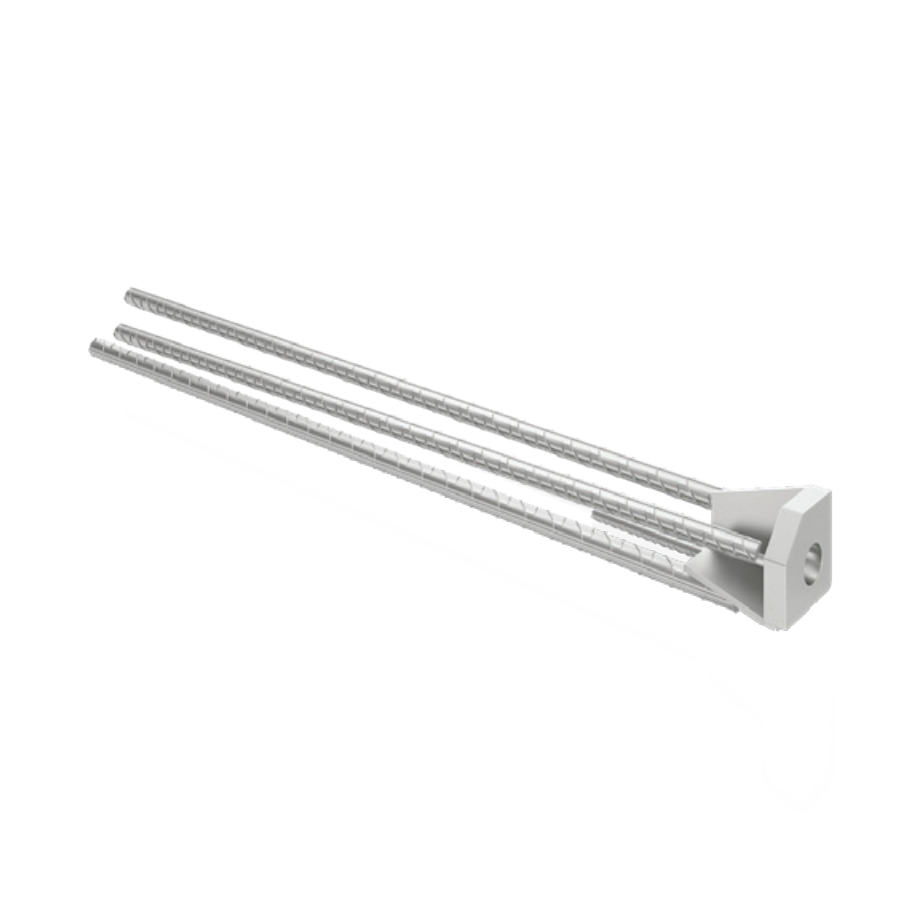

Haakanker voor montage van prefab elementen. Kwaliteit 8.8 in onverzinkte uitvoering.

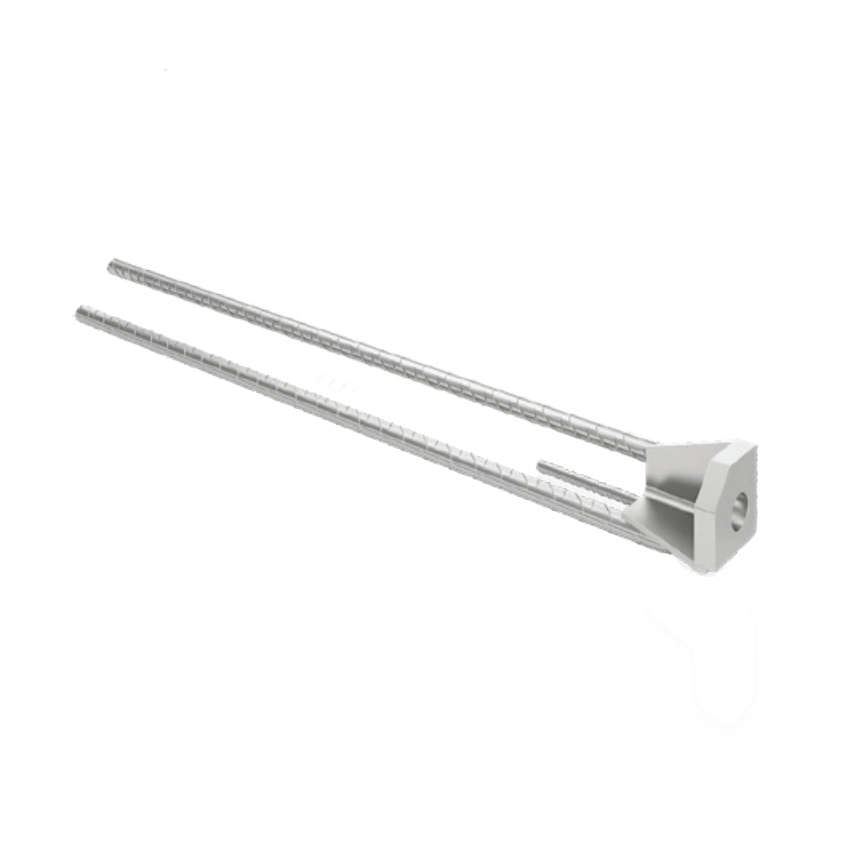

Haakanker voor montage van prefab elementen. Kwaliteit 8.8 in onverzinkte uitvoering. Afname per pallet.

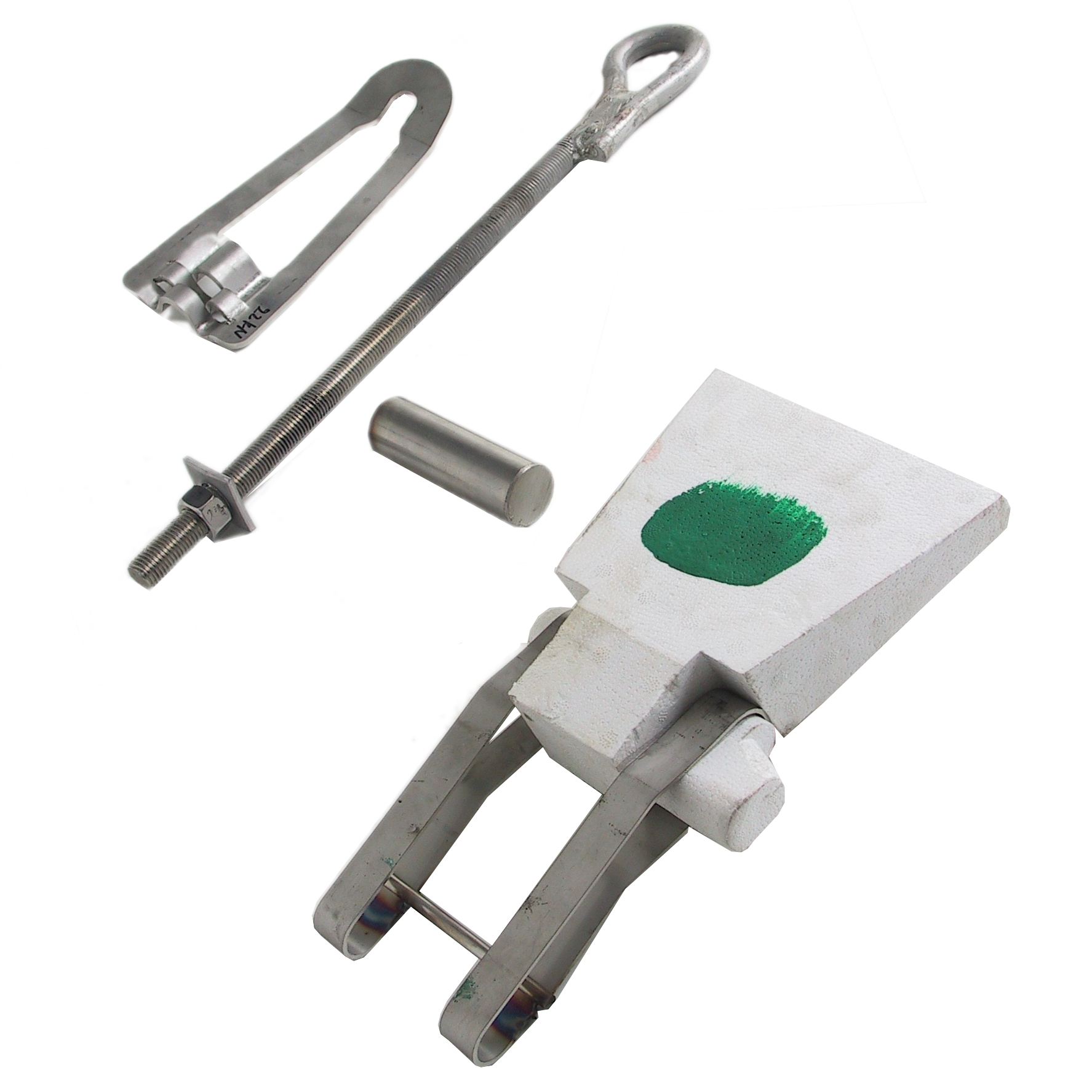

Voor de ophanging / bevestiging van betonnen prefab-gevelelementen aan een geprefabriceerde of in het werk gestorte dragende constructie. De Gevelplaatankers zijn samengesteld uit RVS A4-kwaliteit.

Afhankelijk van de uitvoering (8 varianten leverbaar), zijn verschillende stelmogelijkheden in het werk te bereiken. Leverbaar in diverse lasttypes van 5 tot 56 kN maximaal per anker. Eenvoudige inbouw en montage. Levering inclusief bijbehorende drukbouten, verstiftingen en windverankeringen mogelijk.

Voor offertes, speciale documentatie en technische informatie kunt u contact opnemen met onze afdeling Engineering.

Voor de ophanging / bevestiging van betonnen prefab-gevelelementen aan een geprefabriceerde of in het werk gestorte dragende constructie. De Gevelplaatankers zijn samengesteld uit RVS A4-kwaliteit.

Afhankelijk van de uitvoering (8 varianten leverbaar), zijn verschillende stelmogelijkheden in het werk te bereiken. Leverbaar in diverse lasttypes van 5 tot 56 kN maximaal per anker. Eenvoudige inbouw en montage. Levering inclusief bijbehorende drukbouten, verstiftingen en windverankeringen mogelijk.

Voor offertes, speciale documentatie en technische informatie kunt u contact opnemen met onze afdeling Engineering.

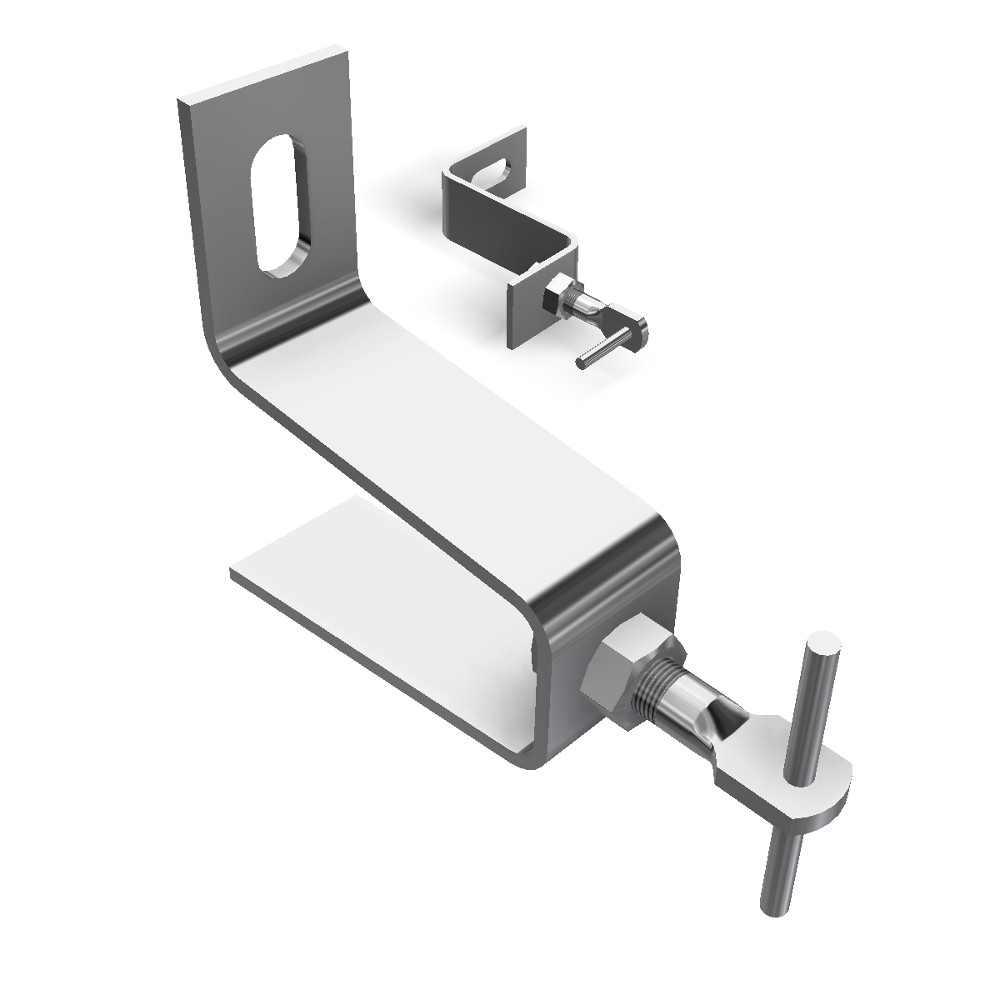

Voor de ophanging/bevestiging van natuursteenplaten als gevelbekleding aan de dragende constructie. Alle natuursteenankers worden vervaardigd uit roestvast staal.

Er zijn verschillende verankeringsprincipes mogelijk, grofweg in te delen in mortel- en deuvelverankeringen. Mortelankers worden met een krimpvrije mortel in de dragende constructie bevestigd.

Ook met ondersteunende profielverankering mogelijk.

Neem voor offertes en technische informatie contact op met onze afdeling Engineering.
