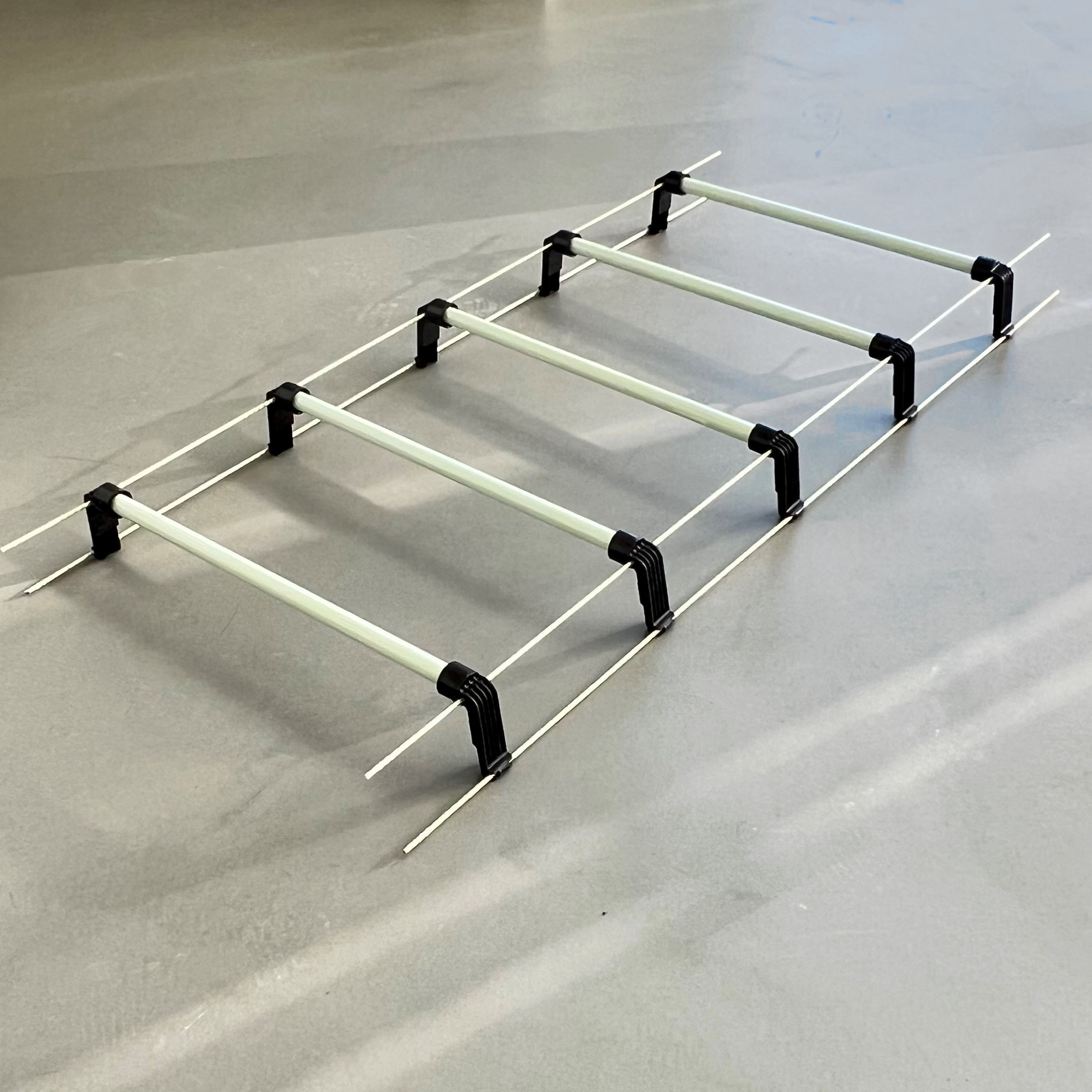

Ponswapening deuvelstrippen zijn de ideale oplossing voor zwaar belaste vlakke vloeren. Hiermee kan zonder kolomplaat worden geconstrueerd. De straalsgewijs aangebrachte ponswapening voorkomt een doorponskegel en leidt de krachten verder de kolom in.
De ponswapening deuvelstrippen bestaan uit een aantal dubbelkop-deuvels, aan één zijde gekoppeld door verbindingsstaafjes (de ‘strip’). De speciaal vergrote koppen zorgen voor de opname en afdracht van de krachten in het beton. Het exact benodigde aantal dubbelkop-deuvels per strip wordt op basis van een berekening per project bepaald.
Leverbare deuveldiameters zijn: 10, 12, 14, 16, 20 en 25 mm. De deuvelhoogte en de striplengte zijn variabel.
Onze afdeling Engineering kan hiervoor een uitgewerkt voorstel (volgens Eurocode 2) maken, op basis van de door jouw aangeleverde gegevens.
Voordelen van het toepassen van ponswapening:

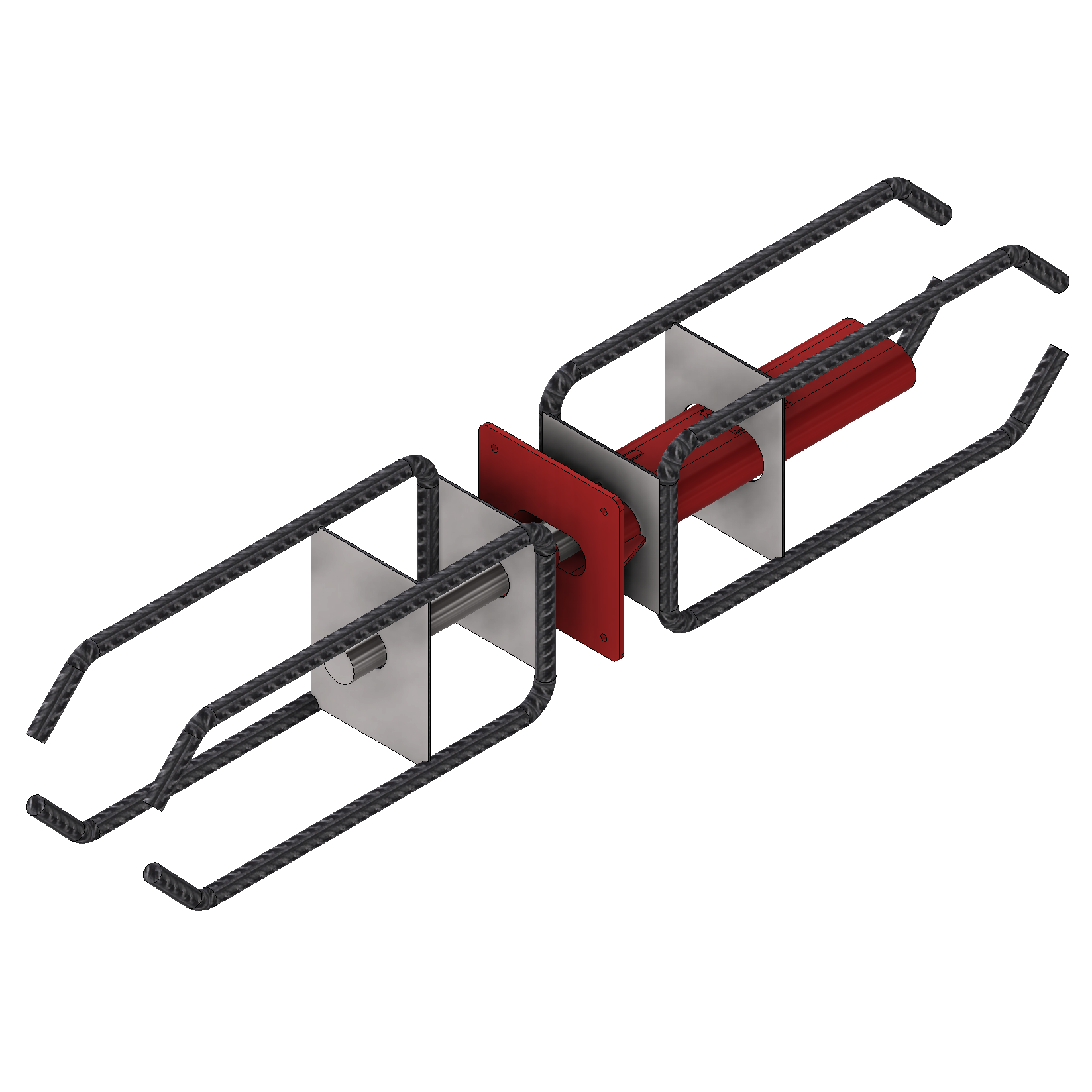

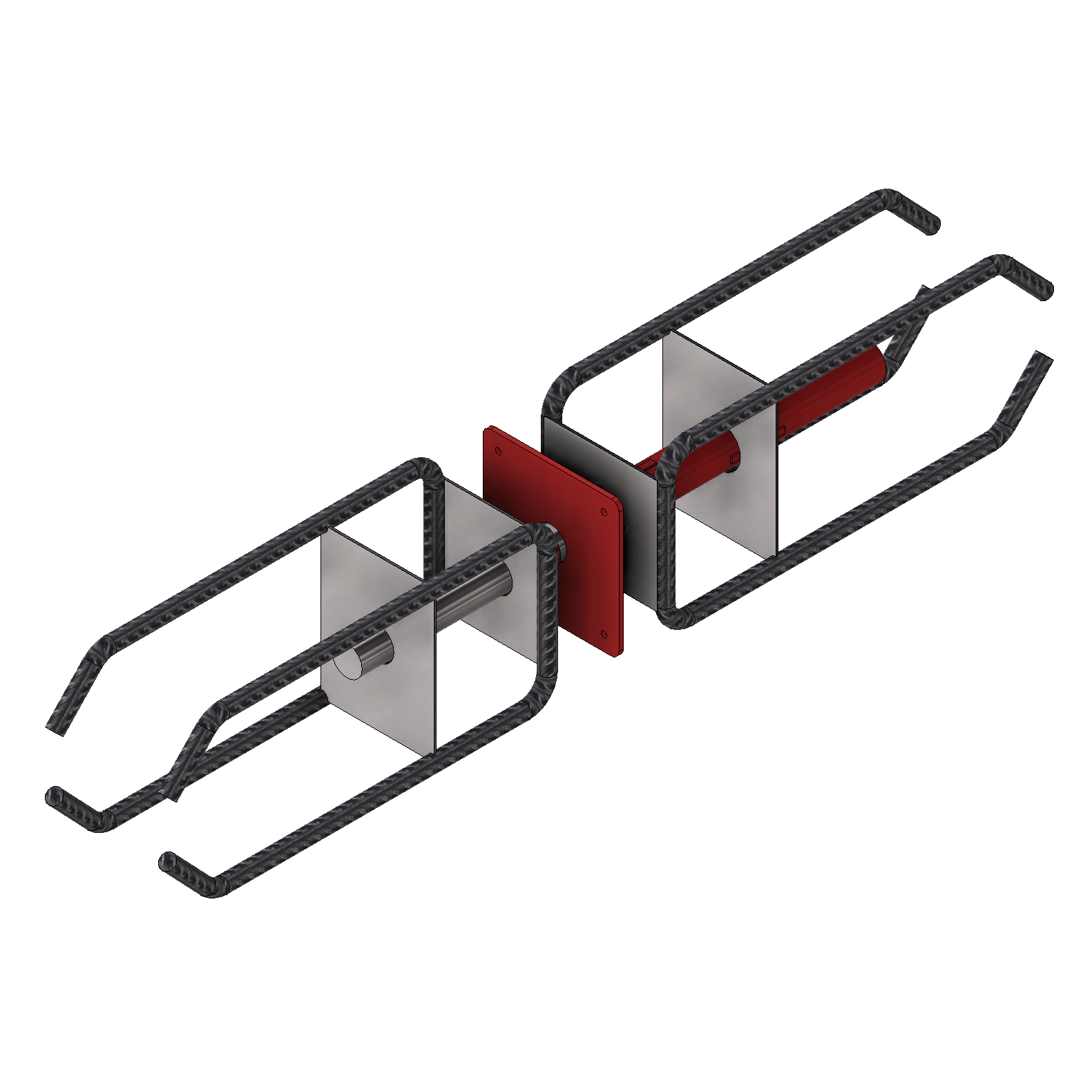

De DSD-deuvels zijn te combineren met zowel de standaard glijbuis als het type glijbuis DSD-Q. Belastbaarheid is voor beide uitvoeringen gelijk.
De DSD-deuvel is gemaakt uit roestvast-, corrosie- en zuurbestendig staal (RVS, werkstofnr. 1.4462). De afmetingen en waarden van de deuvels treft u aan in onze deuvelcatalogus.
De DSD (standaard)-glijbuis word toegepast voor het opnemen van uitzetting/ krimp in de lengterichting.
Deze glijbuizen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap. Deze DSD-glijbuizen zijn gemaakt uit roestvast staal 304 (werkstofnr. 1.4301).
Aandachtspunt: zorg voor een loodrechte montage van de glijbuis en controleer de voorgeschreven wapening.

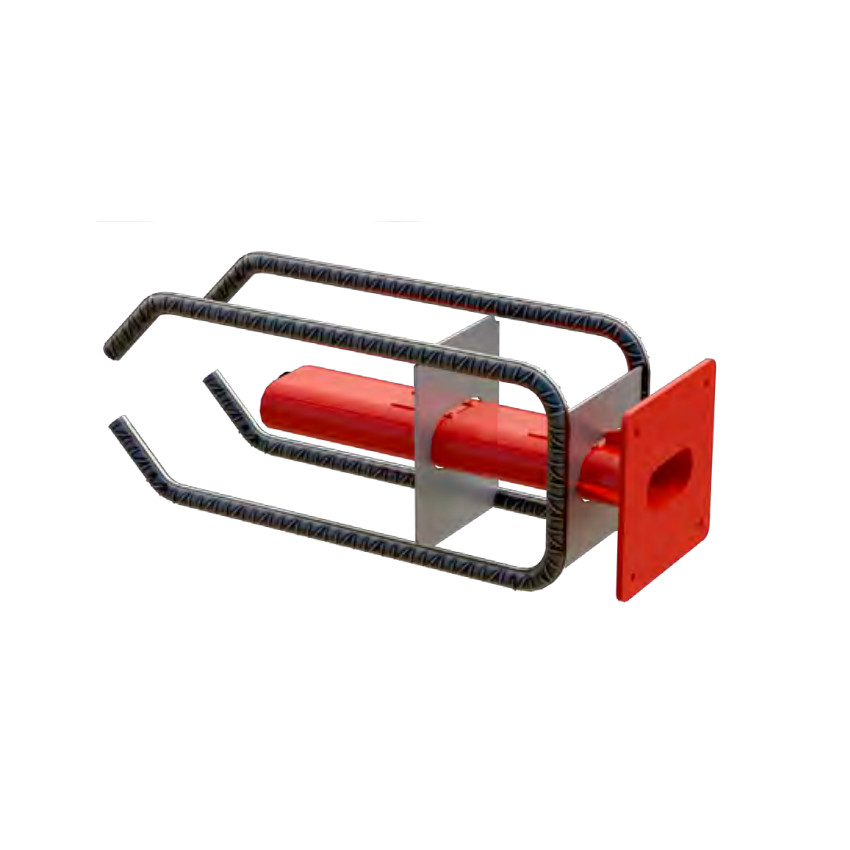

De DSD-Q-glijbuis word toegepast voor het opnemen van uitzetting/krimp in lengte- en in dwarsrichting van de deuvel.
Deze glijbuizen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap. Deze DSD-glijbuizen zijn gemaakt uit roestvast staal 304 (werkstofnr. 1.4301).
Aandachtspunt: zorg voor een loodrechte montage van de glijbuis en controleer de voorgeschreven wapening.

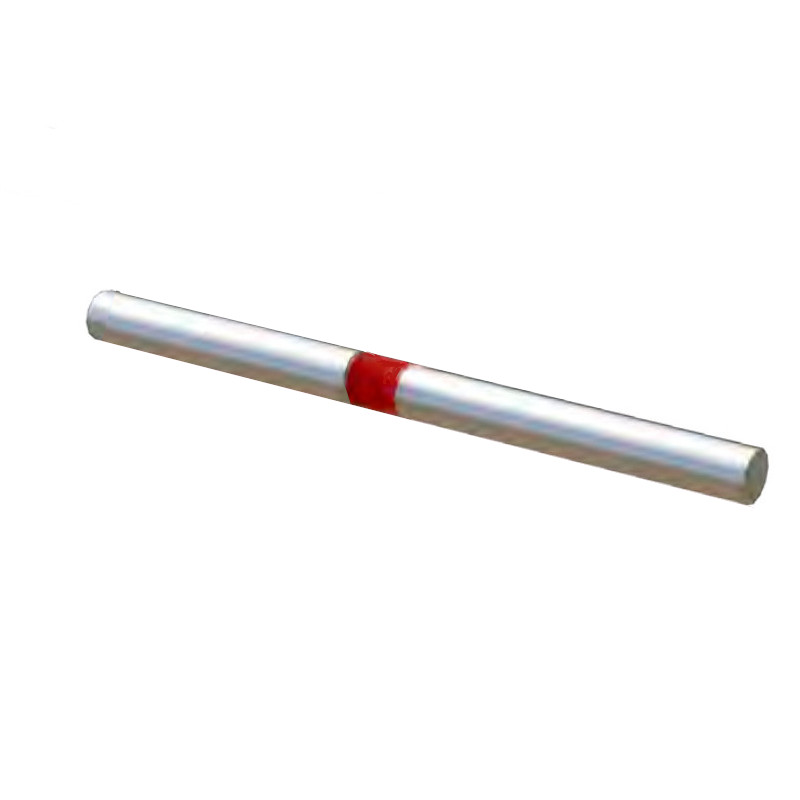

Enkelvoudige roestvaststalen deuvel uit werkstofnr 1.4462. Voor de HLD-deuvels zijn zowel de HLD-glijbuis als de HLDQ-glijbuis leverbaar. Vraag voor de belastingtabellen de speciale documentatie aan.
HLD-glijbuizen uit roestvast staal voor de enkelvoudige roestvaste HLD-deuvels. Deze glijbuizen zijn gemaakt uit roestvast staal 304 (werkstofnr 1.4301).
De HLD (standaard)-glijbuis is geschikt voor het opnemen van uitzetting/krimp in de lengterichting.

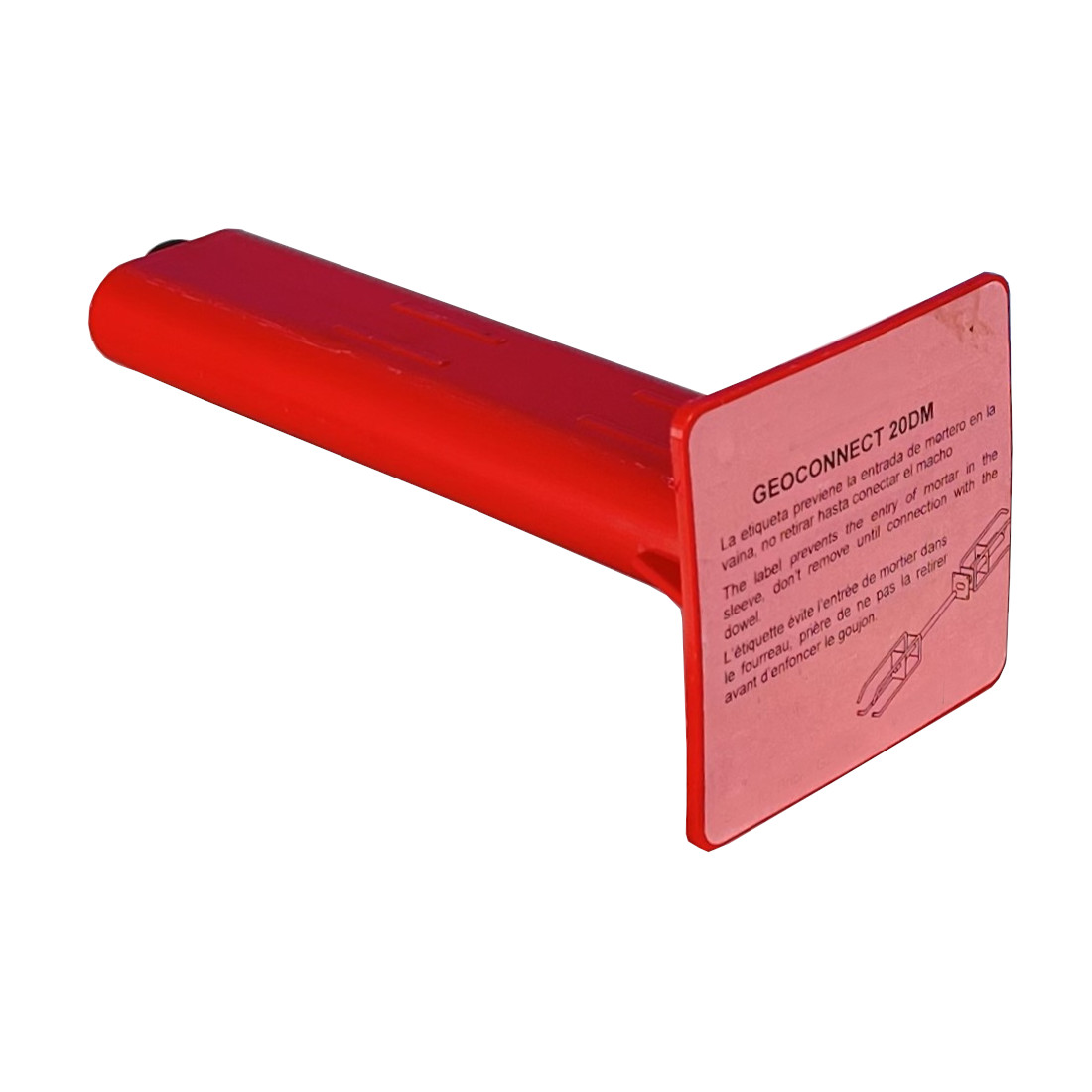

De glijhulzen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap.
Aandachtspunt: zorg voor een loodrechte montage van de glijhuls in de bewegingsrichting en controleer de voorgeschreven wapening
HLD-Q-glijbuizen uit roestvast staal voor de enkelvoudige roestvaste HLD-deuvels. Deze glijbuizen zijn gemaakt uit roestvast staal 304 (werkstofnr 1.4301).
De HLD-Q glijbuis word ingezet voor het opnemen van uitzetting/krimp in lengte- en in dwarsrichting van de deuvel.
De glijhulzen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap.
Aandachtspunt: zorg voor een loodrechte montage van de glijhuls in de bewegingsrichting en controleer de voorgeschreven wapening

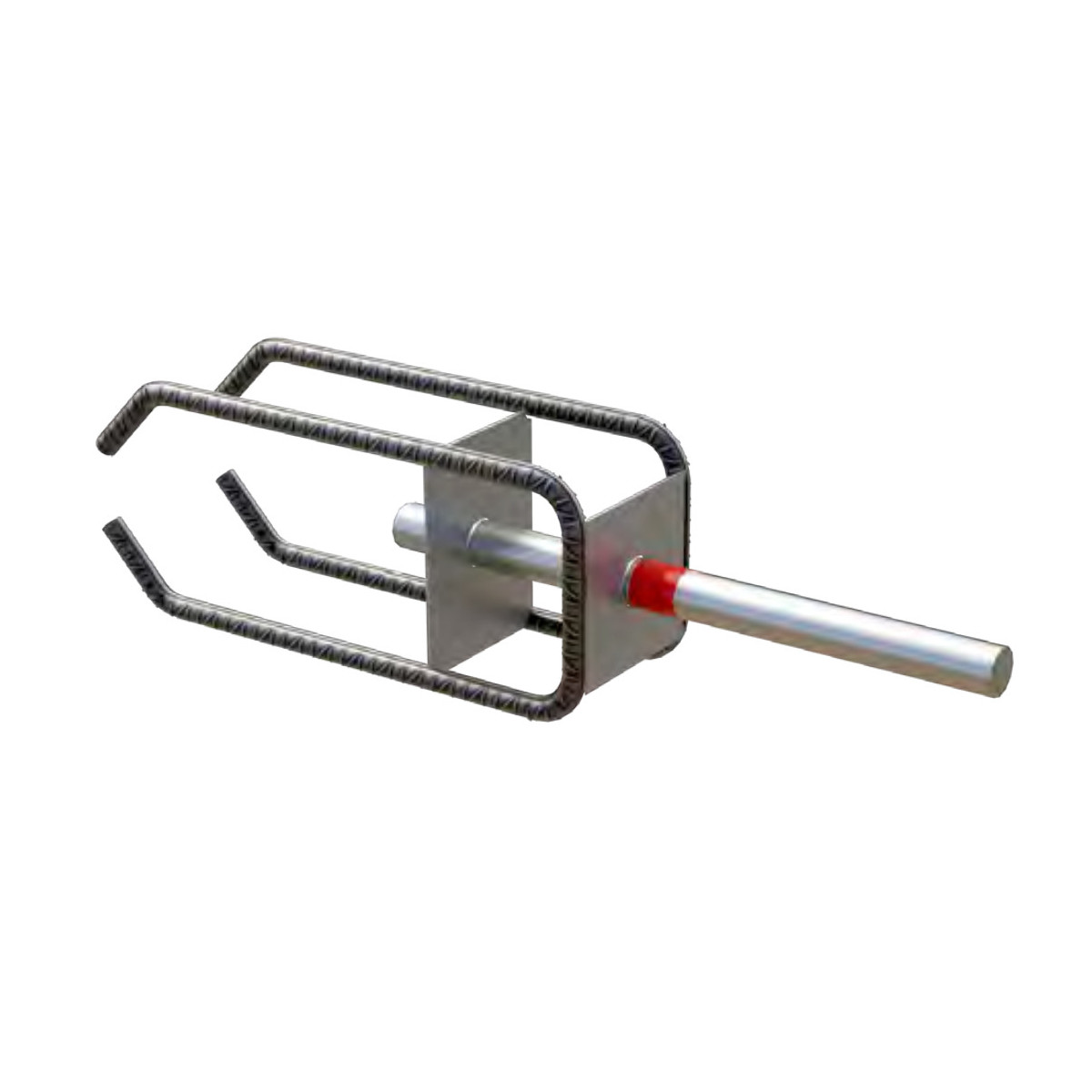

De HER 20 is een enkelvoudige roestvaststalen deuvel uit werkstofnr. 1.4462. De HER-deuvel is te combineren met de HGR en HGRQ RVS-glijbuizen en de HGK en HGKQ kunststof glijbuizen.
Vraag voor de belastingtabellen de speciale deuvelbrochure aan.
Roestvaststalen glijbuizen (304/werkstofnr. 1.4301) voor de HER enkelvoudige roestvaststalen deuvels; toepasbaar bij constructieve dilataties in vloeren en wanden.
De HGR 20 (standaard) roestvaststalen glijbuis is geschikt voor het opnemen van uitzetting/krimp in de lengterichting.
Deze glijhulzen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap.
Aandachtspunt : zorg voor een loodrechte montage van de glijhuls en controleer de voorgeschreven wapening.
Roestvaststalen glijbuizen (304/werkstofnr. 1.4301) voor de HER enkelvoudige roestvaststalen deuvels; toepasbaar bij constructieve dilataties in vloeren en wanden.
De HGRQ 21 roestvaststalen glijbuis is speciaal bedoeld voor het opnemen van uitzetting/krimp in lengte- en in dwarsrichting.
Deze glijhulzen laten zich eenvoudig op de kist vastspijkeren en zijn voorzien van een sticker tegen het volstromen met cementpap.
Aandachtspunt: zorg voor een loodrechte montage van de glijhuls en controleer de voorgeschreven wapening.
