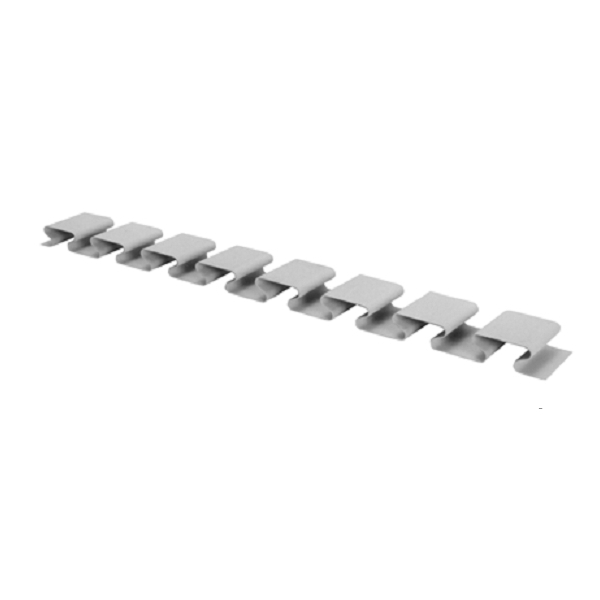

De VIBREX lengte-dempbeugels worden toegepast bij trillingsontkoppeling van gebouwen en onderdelen van gebouwen. Doos in doos constructies zoals toegepast in theaters, bioscopen, bowlingbanen, discotheken, muziekscholen etc. maar ook voor studio’s en meetruimten. En trillingsontkoppelde opstelling van (verwarmings)ketels, koeltorens, ventilatoren en luchtbehandelingsinstallaties.
De VIBREX lengte-dempbeugels hebben een zeer geringe inbouwhoogte (onbelast: 41 mm). Door de specifieke en kenmerkende vormgeving van de VIBREX lengte-dempbeugel ligt de afveerfrequentie laag.
Bij een lijnvormige oplegging zoals bij de lengte-dempbeugel kunnen vlakke bouwdelen (zoals vloeren) met een geringere buigstijfheid toegepast worden. Dit kan randbalken of ondersteuningen overbodig maken.
De VIBREX lengte-dempbeugels zijn standaard uitgevoerd uit voorgevormd RVS-verenstaal voorzien van ontdreuningspasta. De standaard lengte is 1 meter.
Maximale belasting: 30KN/m¹ - Verticale afveerfrequentie 8,2 Hz (minimaal)

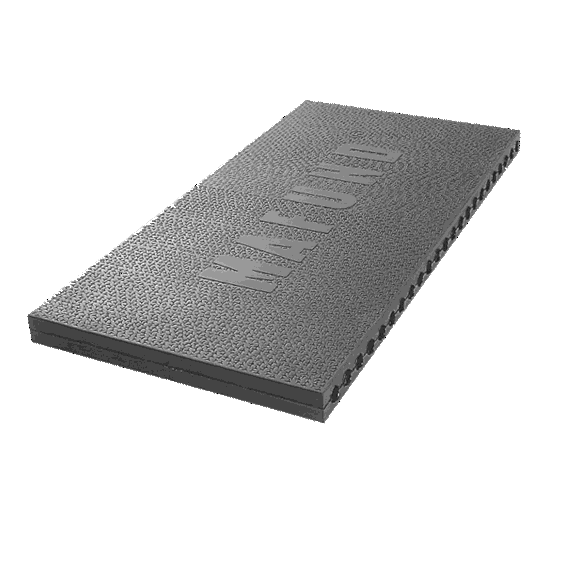

MAFUND platen zijn gemaakt van een hoog elastisch kunstrubber met een zeer goede verouderingsbestendigheid. (na meer dan 30 jaar gebruik onder een fundatie werden geen “verhardingsverschijnselen” geconstateerd, zoals die bij veel oplegmaterialen voorkomen)
MAFUND platen zijn weersbestendig. Toepasbaar in een temperatuurbereik van - 20 tot + 80°C.
Wegens de hoge maximale belastbaarheid wordt in de meeste gevallen volstaan met een plaatselijke ondersteuning, hierdoor kan het product optimaal aan de eisen worden aangepast en akoestisch worden geoptimaliseerd. Er zijn 3 typen, in te delen naar draagkracht.
In tegenstelling tot producten met een volledige ondersteuning kan bij een plaatselijke ondersteuning de indeling van de MAFUND platen aan het zwaartepunt van het af te veren object worden aangepast. De standaardafmeting is 500 x 250 mm. Leverbaar in verschillende diktes, afhankelijk van de draagkracht.
AVIBRATOR® FL en FN: Trillingsdempers in gesloten bouwwijze.
In de beide series FL en FN zijn montage-elementen gebaseerd op stalen spiraaldrukveren beschikbaar, die volgens DIN EN 13906 blokvast zijn, zodat overbelasting (bijv. gedurende de montage) kan worden opgenomen. Hun gesloten bouwwijze verhindert vervuiling, die eventueel tot gedwongen vergrendeling van het elastische systeem zou kunnen leiden. De behuizing is van hoogwaardig gegoten aluminium gemaakt, de trillingsdempers zijn bovendien corrosiebestendig gecoat. Voor bevestiging en fixatie worden de aanwezige hechtplaten dan wel isolatieplaten voor contactgeluid gebruikt, extra bouten zijn in de meeste gevallen niet nodig. De AVIBRATOREN van de serie FN kunnen wij bovendien waar nodig met een geïntegreerde viscositeitsdemping uitrusten, wat de trillingsamplitudes en krachtoverdracht tijdens het starten en stoppen van de machine (bij resonantiedoorgang) vermindert dan wel het natrilproces bij stootexcitatie verkort.

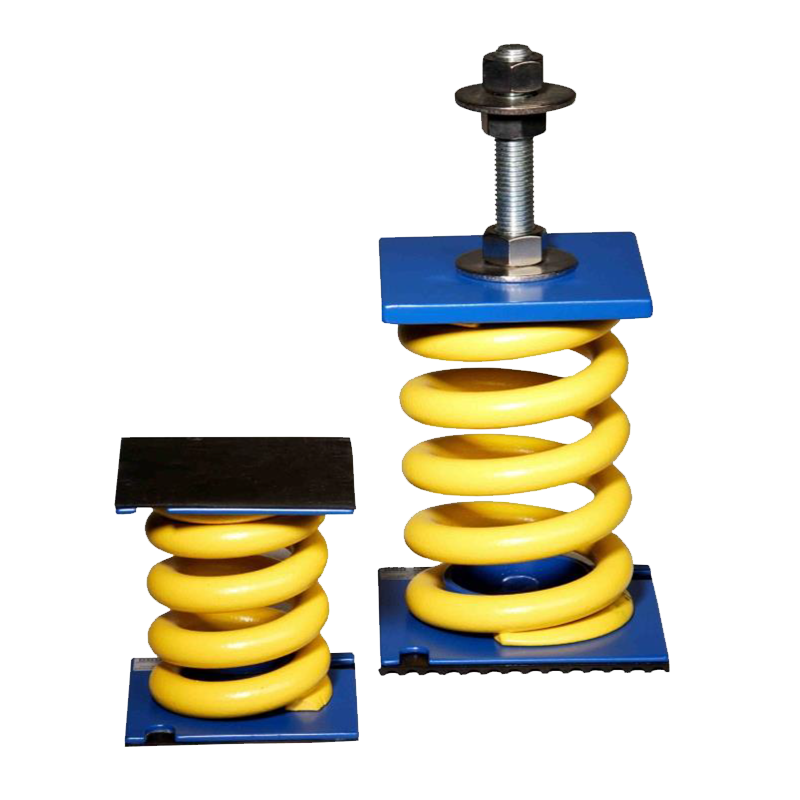

AVIBRATOR® FO en FU: Combinatie van isolatieplaat en stalen spiraaldrukveer.
Naast de series FL en FN beschikt Hakron bovendien over trillingsdempers van de serie FO en FU. Deze verenigen isolatieplaten voor contactgeluid met stalen spiraaldrukveren in open bouwwijze. Zo is de bedrijfstoestand van de veren te allen tijde zichtbaar.
AVIB-P platen zijn bijzonder geschikt voor het afveren van betonconstructies of het trillingsvrij opstellen van machines.

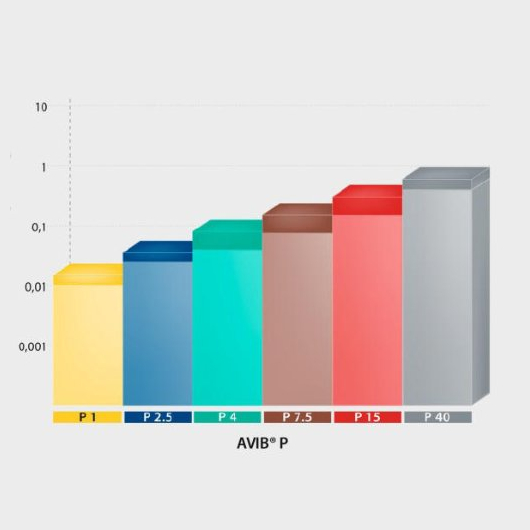

AVIB-P platen zijn leverbaar in 6 klassen stijfheid; in 4 laagdiktes variërend van 12,5 tot 50 mm. Draagkracht (statisch) per klasse oplopend tot 0.4 N/mm² (= 400 kN/m²). De verticale afveerfrequentie is 7 Hz (minimaal).
Voordelen:
Leverbaar in platen van 500 x 2000 mm en stroken van 2000 mm lang, maatwerk op aanvraag.
